Summary

every figure cited to the datasheet below
  • 0402 (1005 metric) multilayer ceramic chip capacitor — 1.00 × 0.50 × 0.50 mm body (±0.05 mm, thickness code N), 0.15–0.35 mm termination bands; reflow soldering onlyp.3
  • 10 pF ±5% (code 100 J), rated 50 VDC — NP0 (C0G) Class I dielectric, code N; listed in the NP0 capacitance-range grid at 0402 / 50 Vp.2, p.6
  • MT series — Walsin's automotive build, qualified to AEC-Q200; the whole reliability section is written against the AEC-Q200 test listp.1, p.2, p.14
  • NP0 (C0G) stability: capacitance within ±30 ppm/°C across the full −55 to +125 °C operating rangep.3
  • Q factor ≥ 400+20C below 30 pF — ≥600 at 10 pF, measured at 1 MHz / 1.0 Vrmsp.3, p.14
  • Insulation resistance 10 GΩ or R×C ≥ 500 Ω·F, whichever is smallerp.14
  • Operational life: 1,000 h at the 125 °C maximum operating temperature and 200% of rated voltage (10–250 V parts); capacitance change within ±3% or 0.3 pFp.3, p.18
  • High-temperature exposure: 1,000 h unpowered at 150 °C; temperature cycling: 1,000 cycles across the operating range (JESD22 JA-104)p.14, p.15
  • CaZrO3-based ceramic, Ni inner electrodes, Cu/Ni/Sn termination with matt-Sn outer layerp.28
  • Paper carrier tape — 10,000 pcs per 7-inch reel, code T; store at 5–40 °C / 20–70% RH, MSL 1p.2, p.13, p.28

3D Assembly

Static · Pick-and-Place — drag to orbit, scroll to zoom

Schematic & Layout

interactive — drag to pan, scroll to zoom, click a pin or pad for detail

Schematic Symbol

2D Layout

Datasheet

the source of every number on this page
DocumentMULTILAYER CERAMIC CAPACITORS Automotive Capacitors Series (MT), Qualified to AEC-Q200, 0201 to 1210 Sizes (10V to 1000V), X8G, NP0 & X7R Dielectrics - Approval Sheet
VersionASC_ Automotive Cap_(MT)
RevisedApr. 2026
PublisherWalsin Technology Corporation (Passive System Alliance)
Pages29

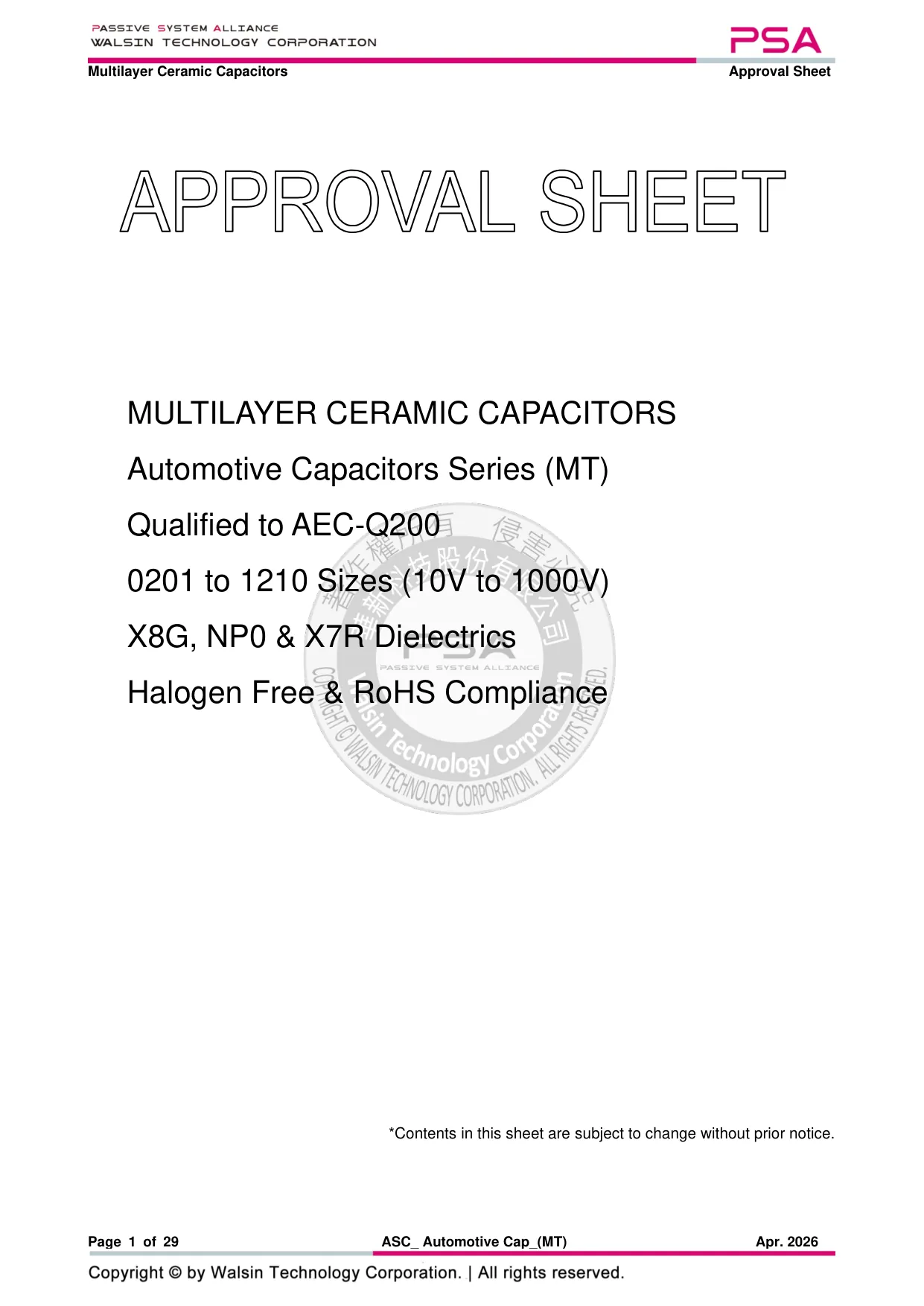

Datasheet page 1 of 291

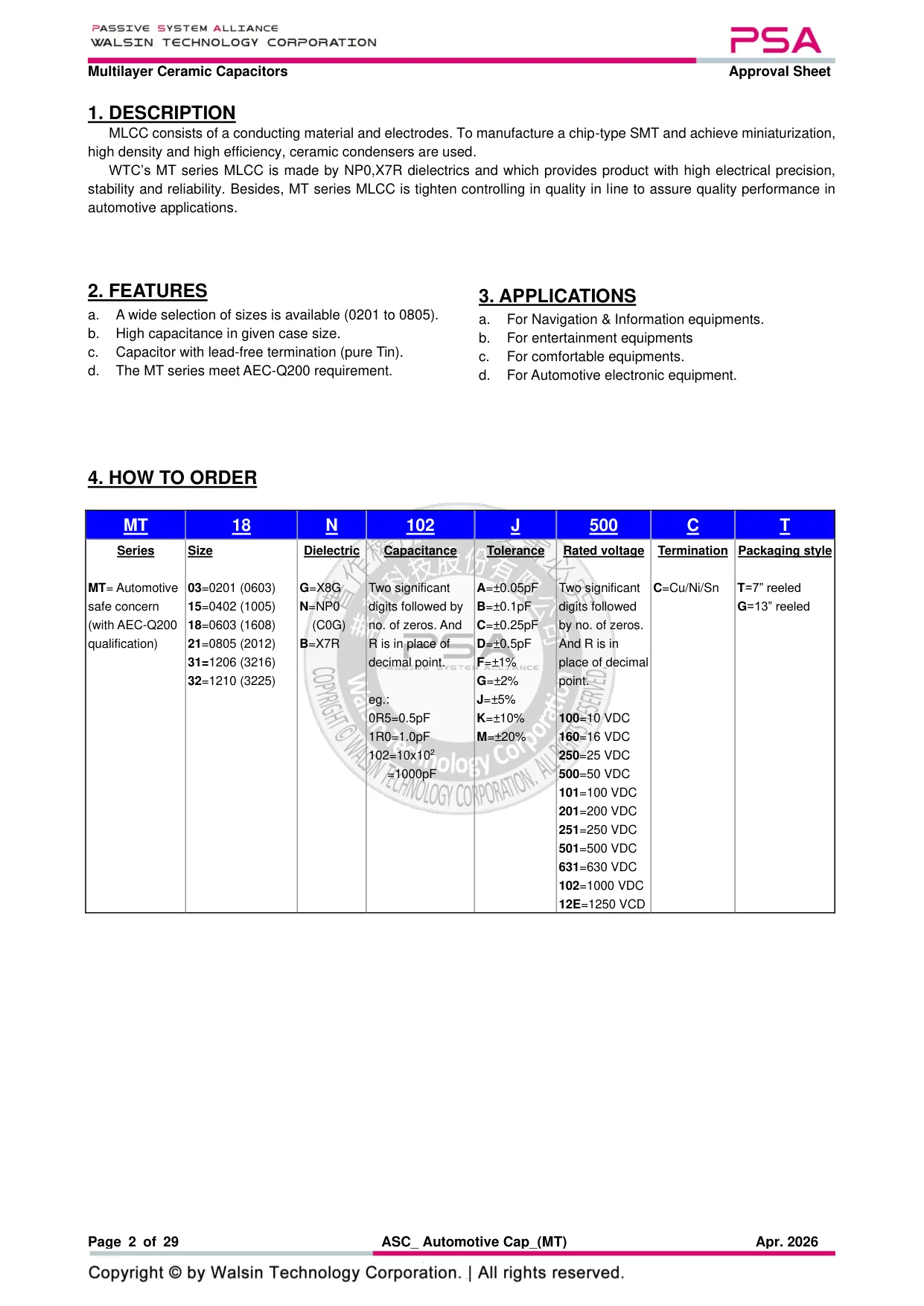

Datasheet page 2 of 292

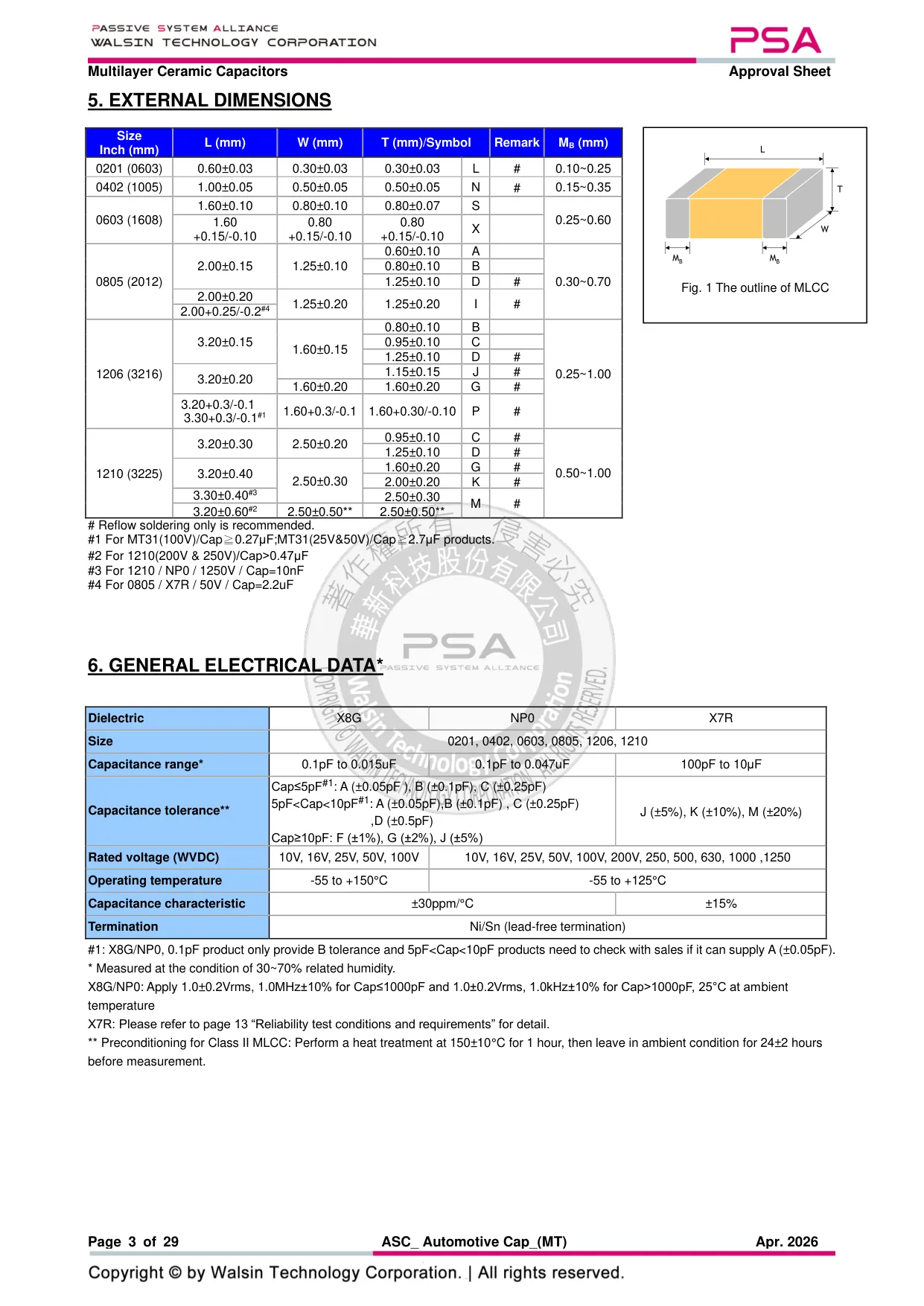

Datasheet page 3 of 293

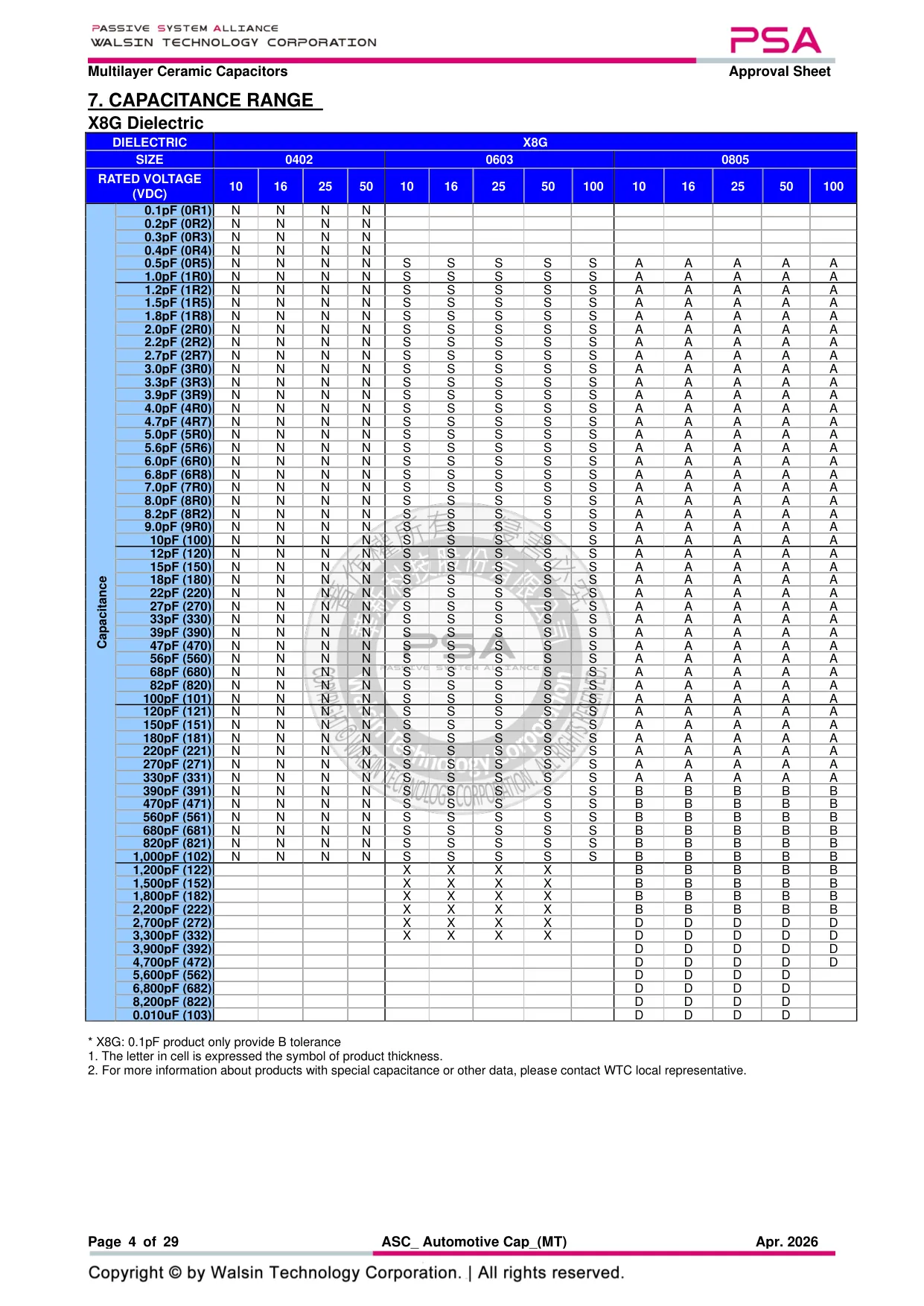

Datasheet page 4 of 294

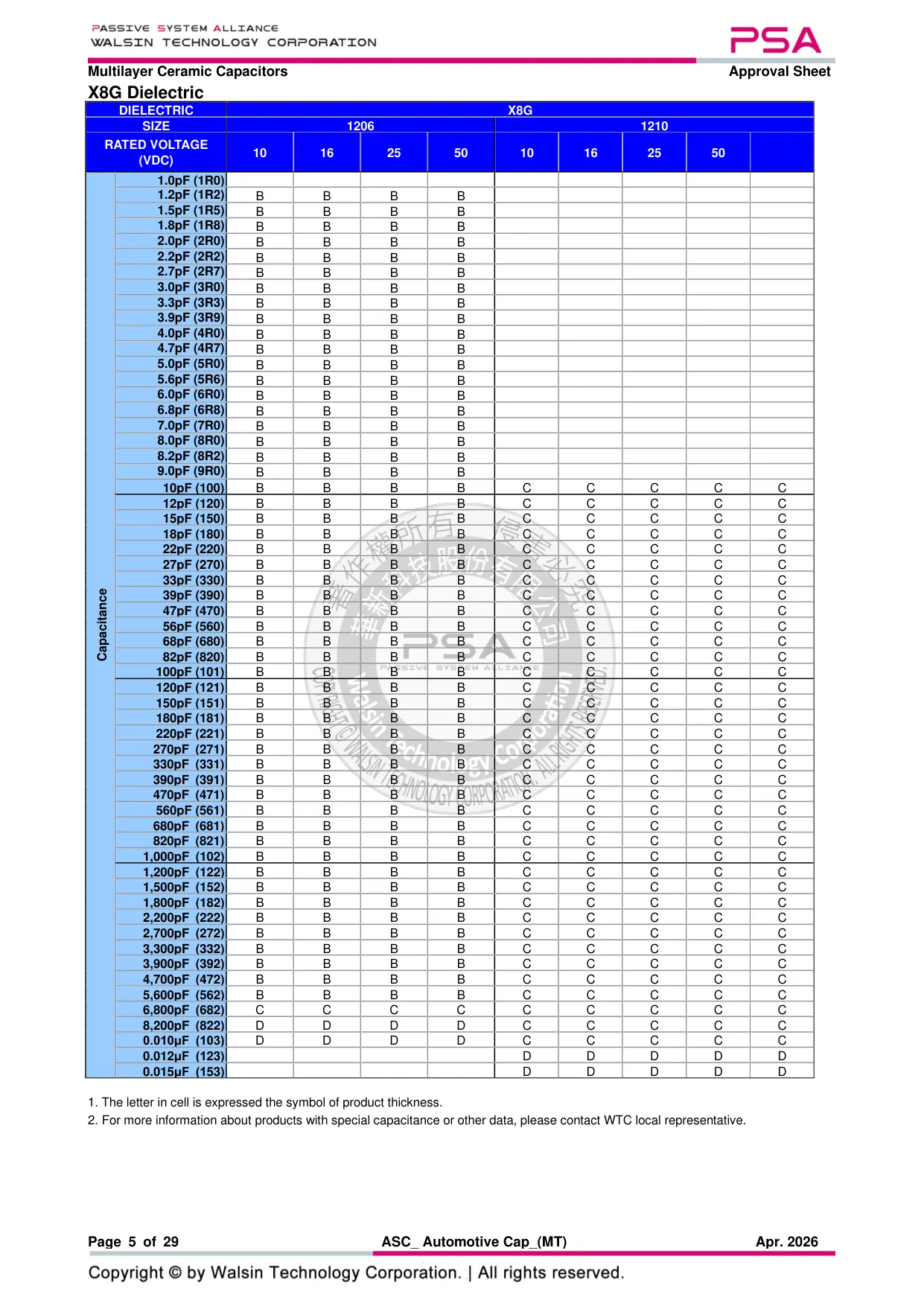

Datasheet page 5 of 295

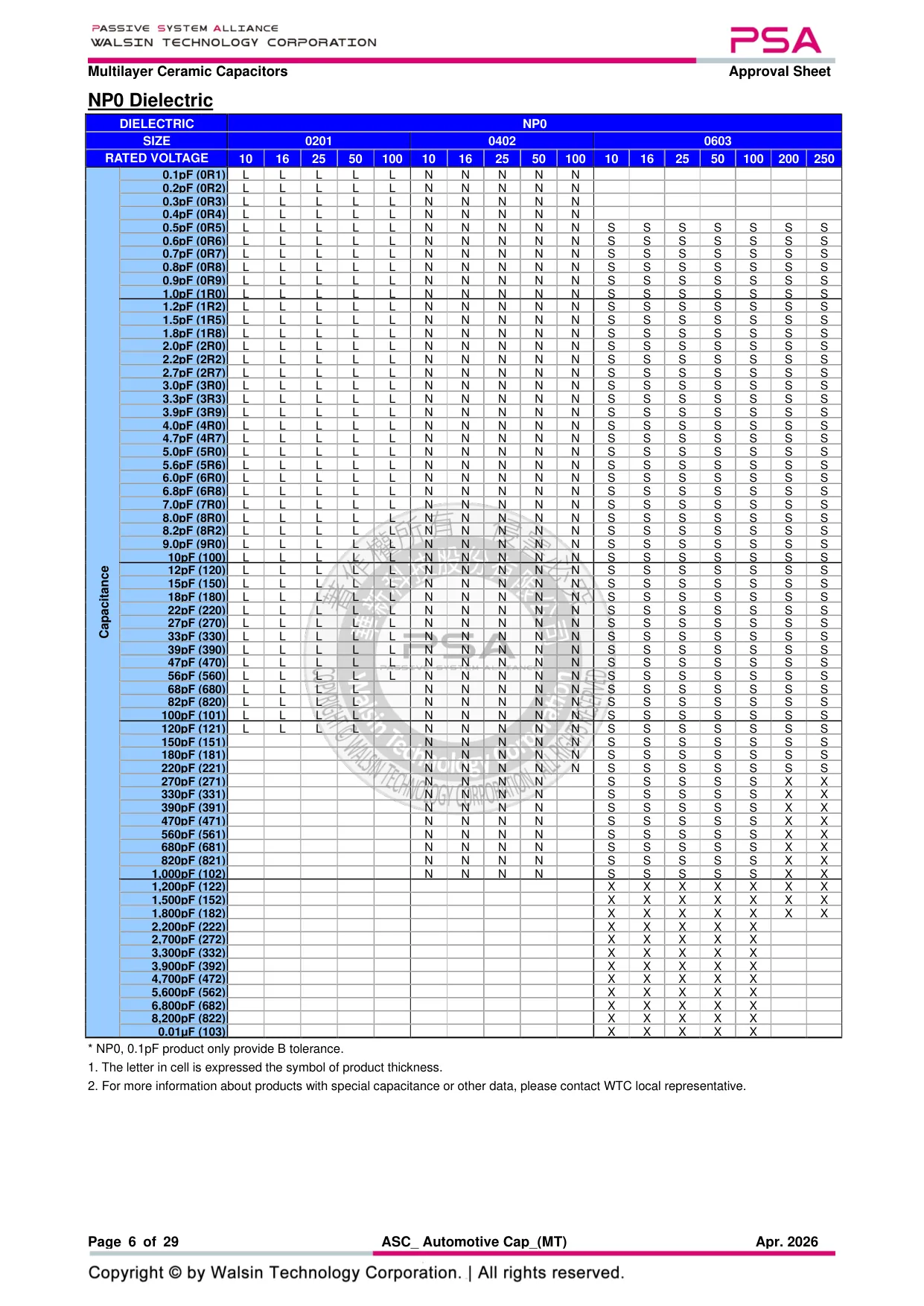

Datasheet page 6 of 296

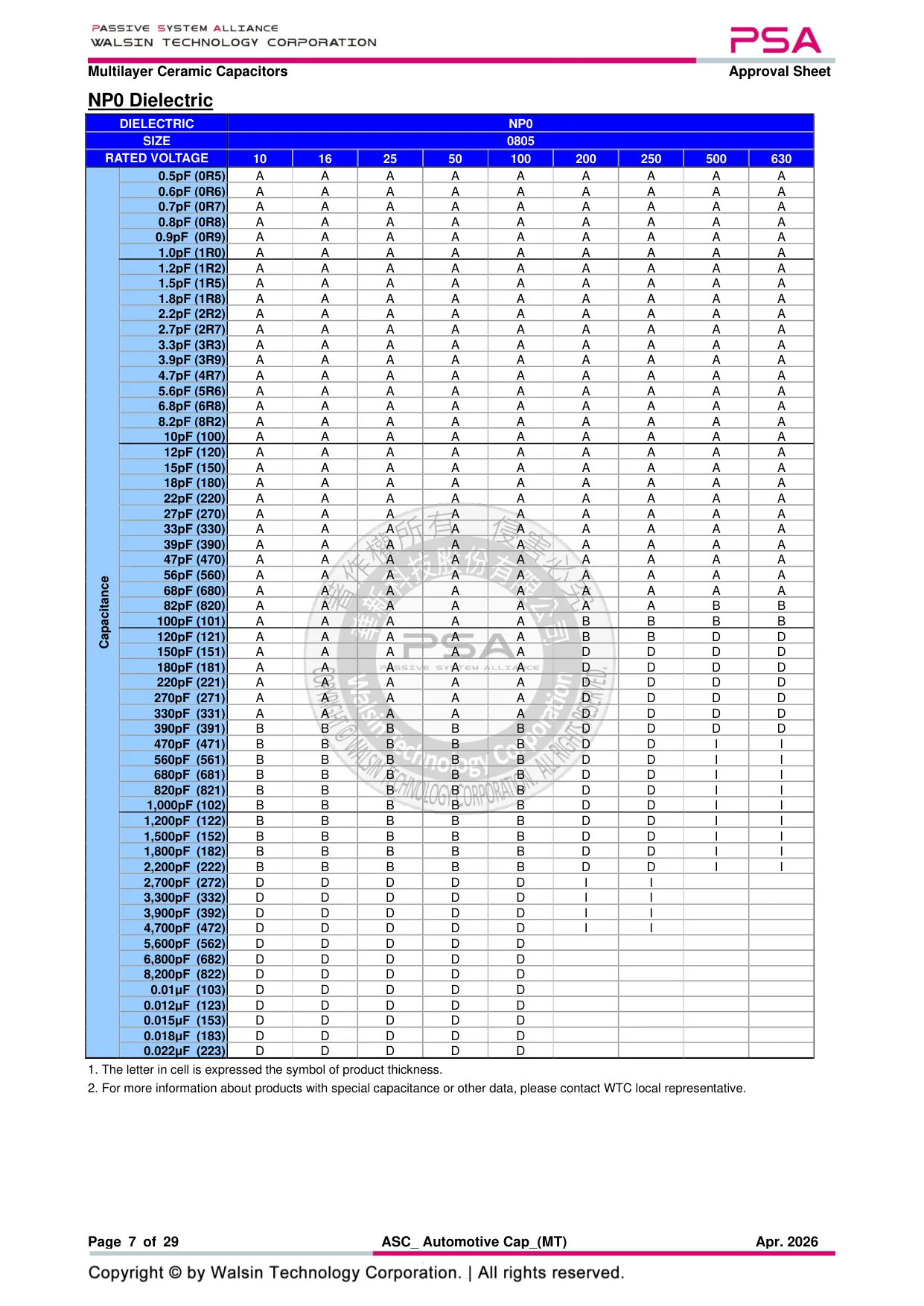

Datasheet page 7 of 297

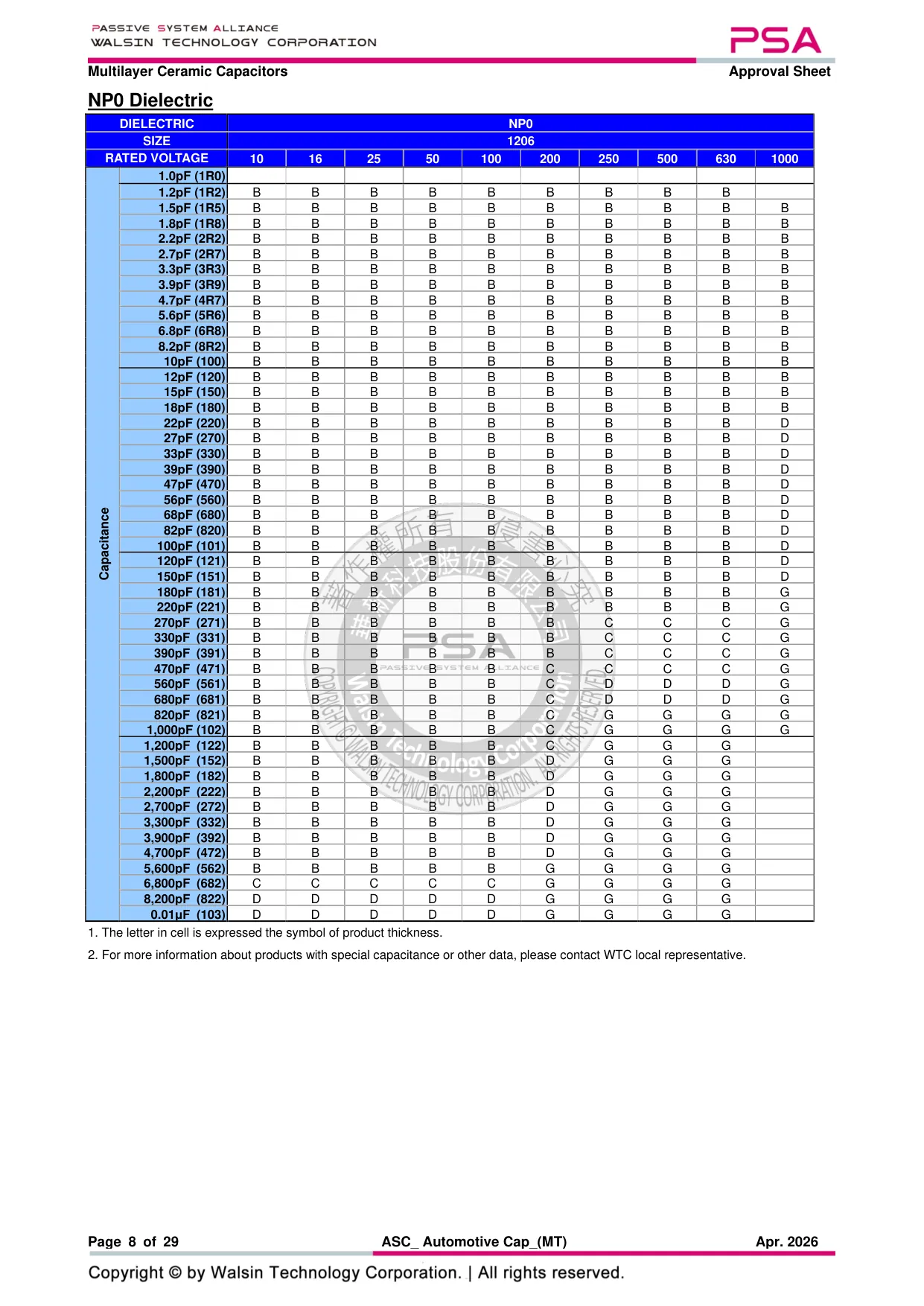

Datasheet page 8 of 298
Datasheet page 9 of 299

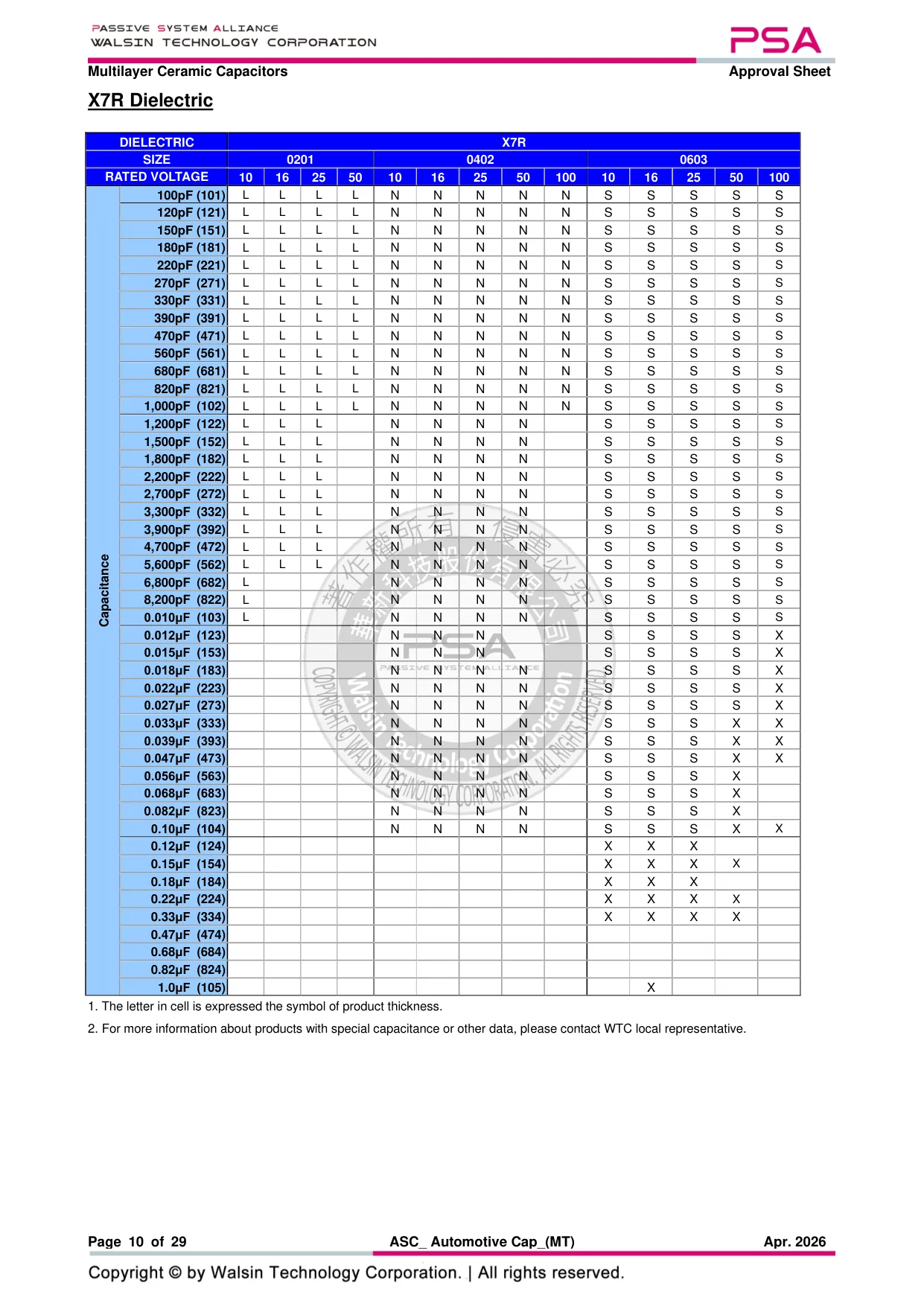

Datasheet page 10 of 2910
Datasheet page 11 of 2911

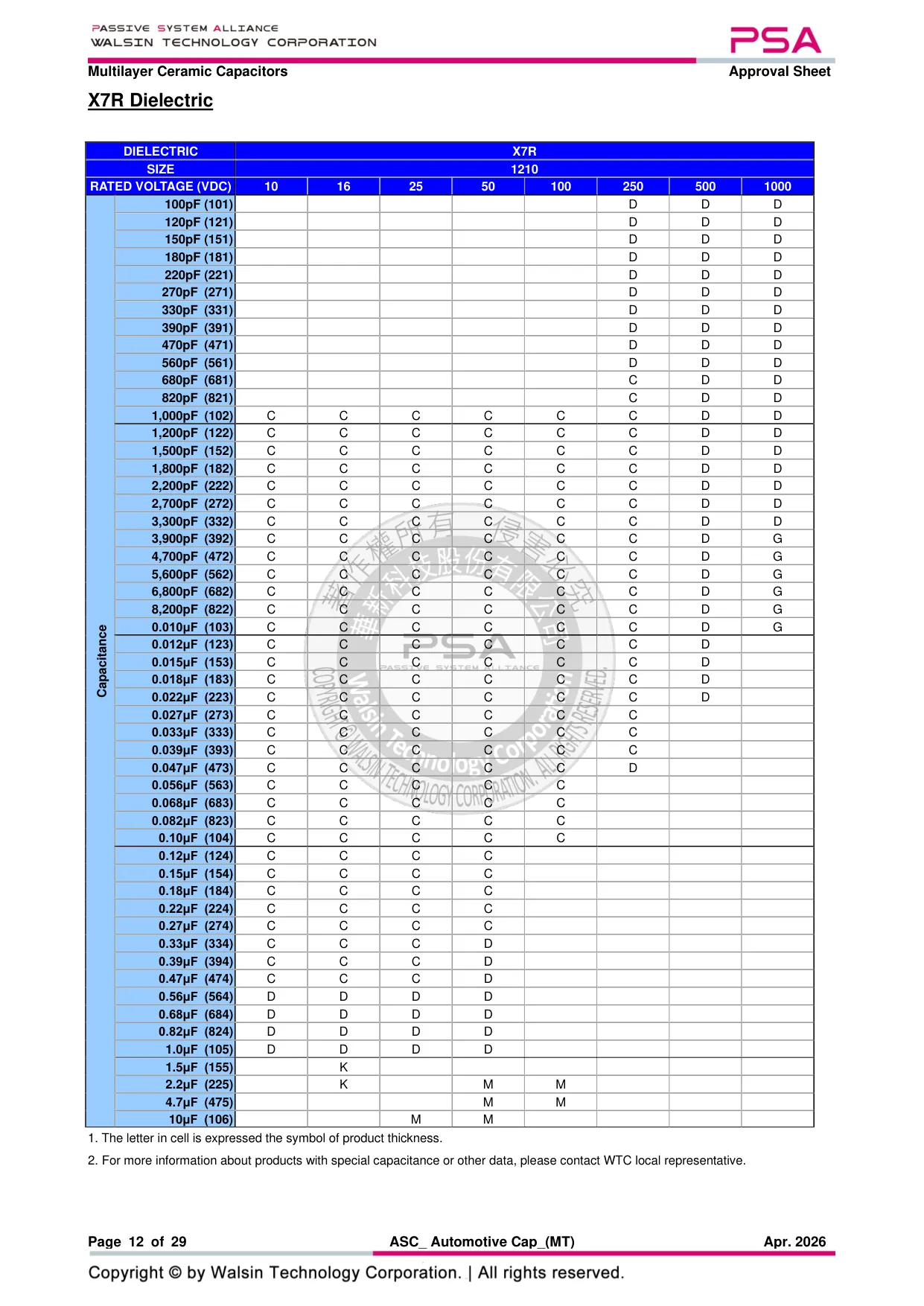

Datasheet page 12 of 2912

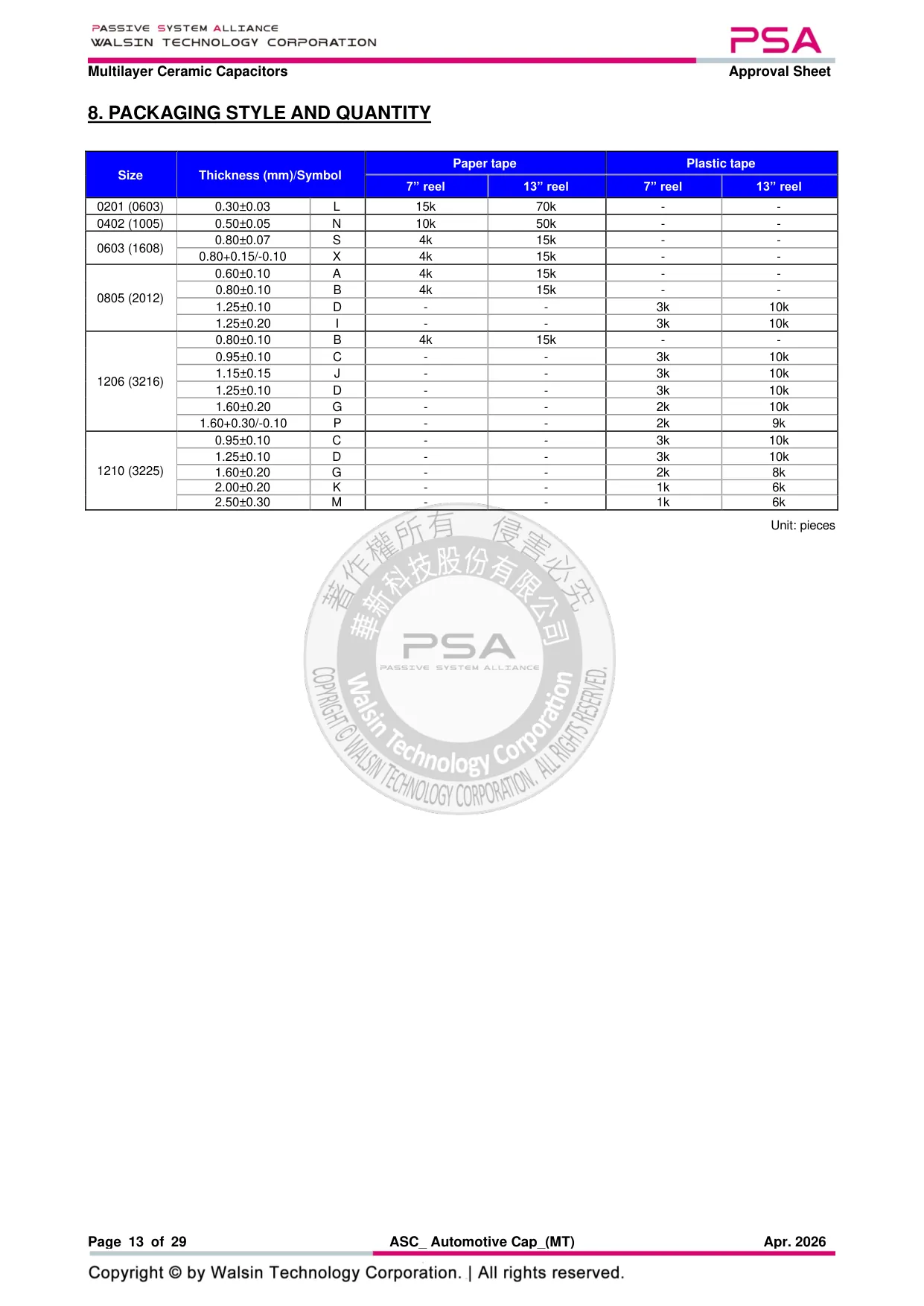

Datasheet page 13 of 2913
Datasheet page 14 of 2914

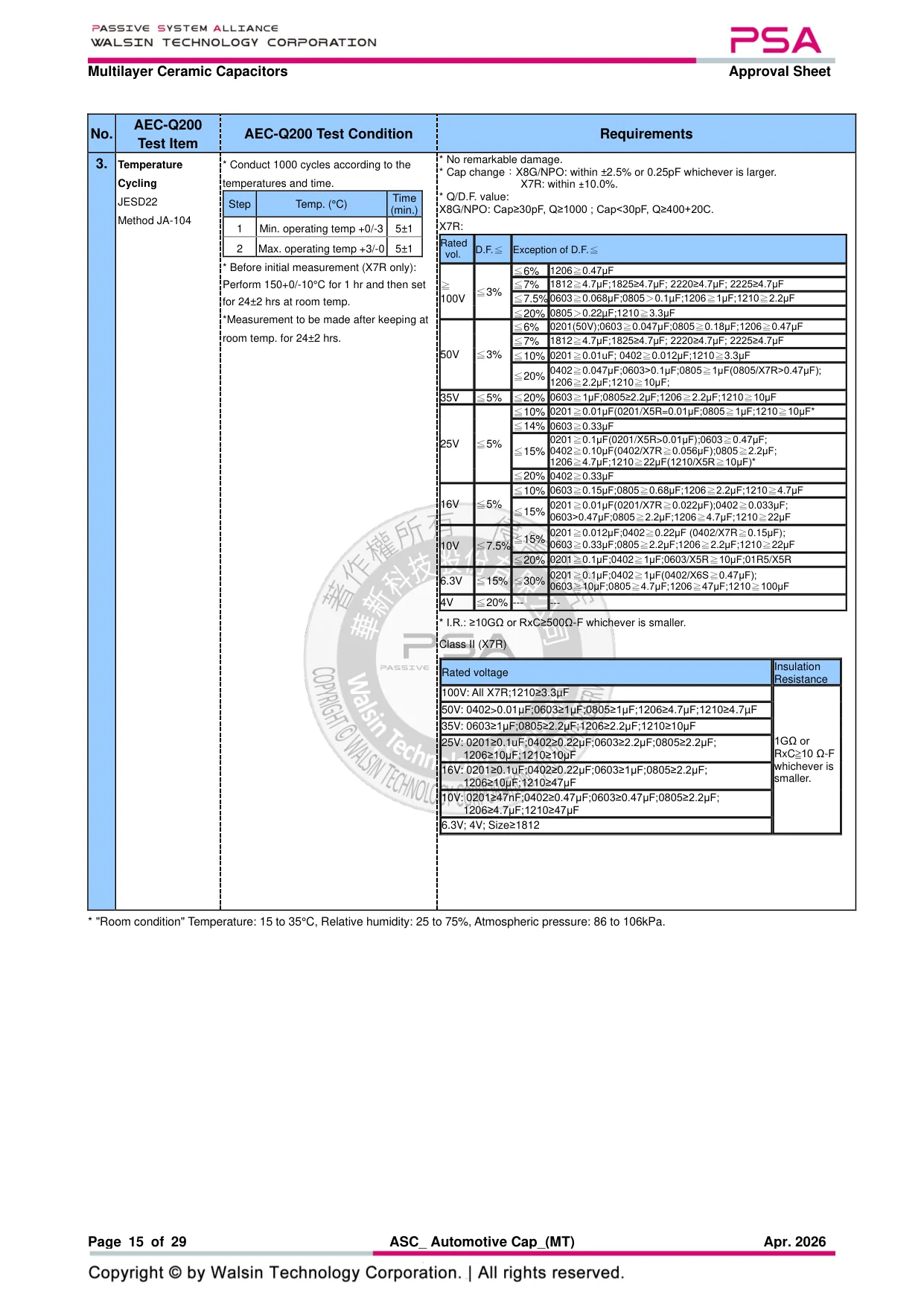

Datasheet page 15 of 2915

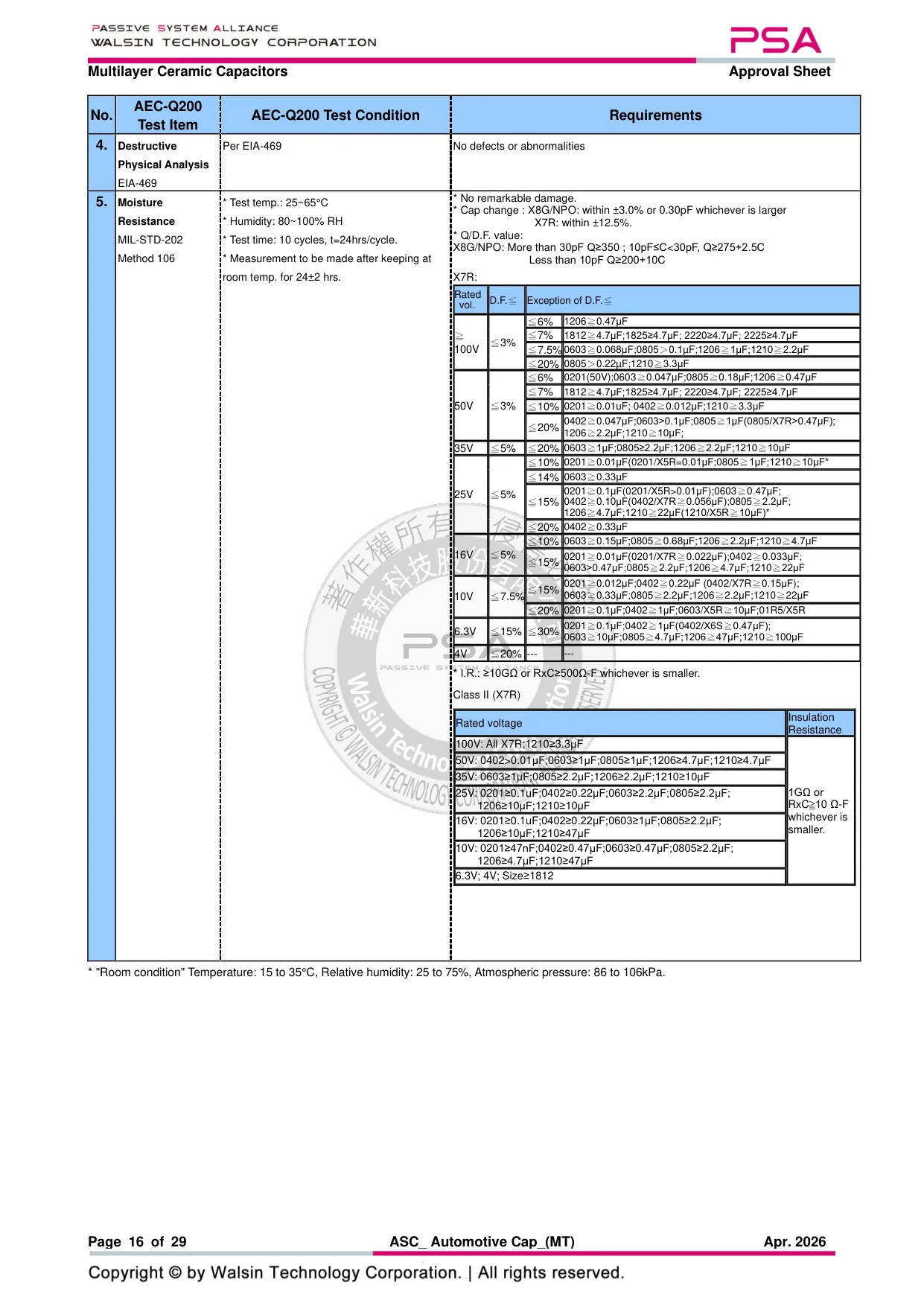

Datasheet page 16 of 2916
Datasheet page 17 of 2917

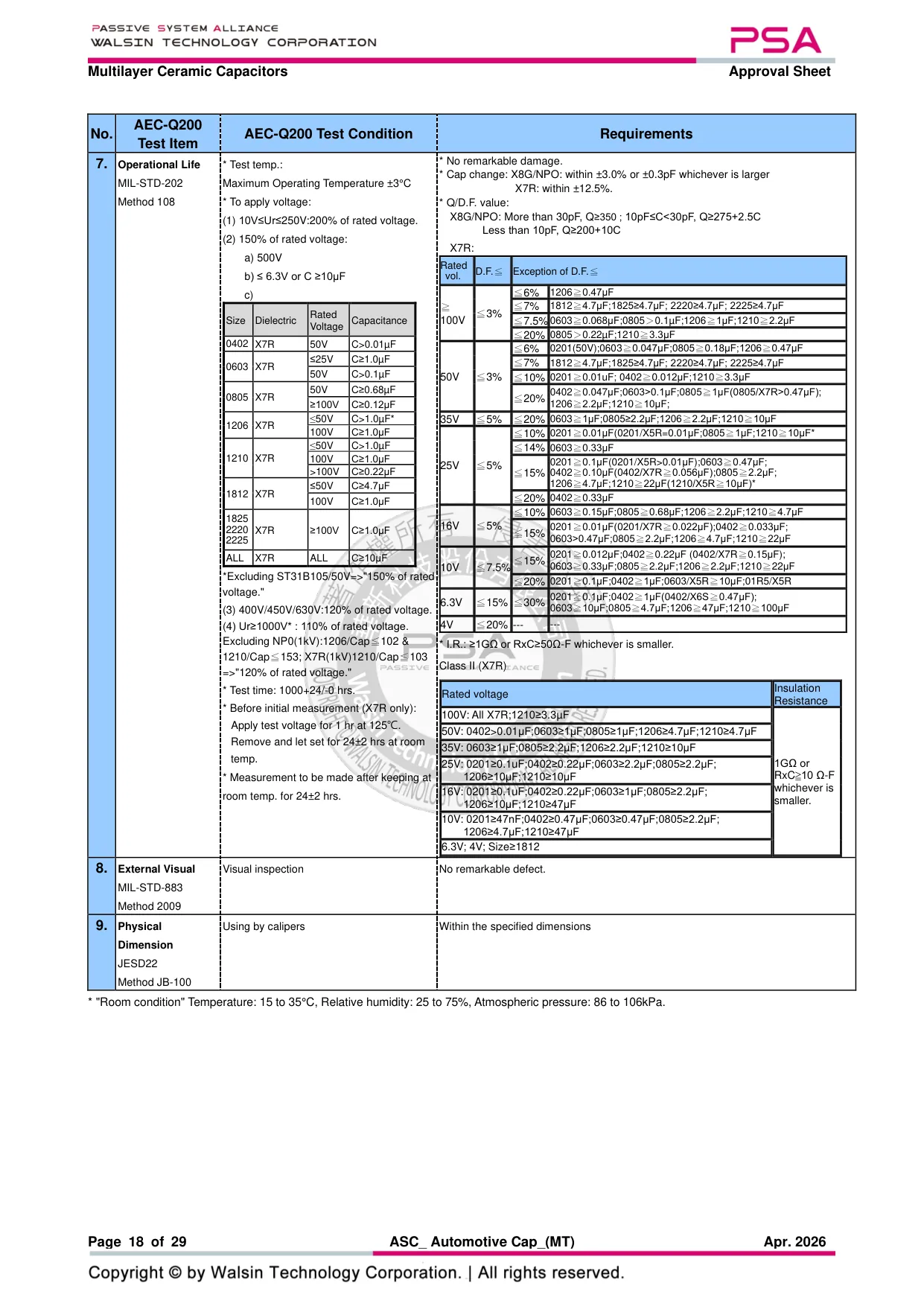

Datasheet page 18 of 2918

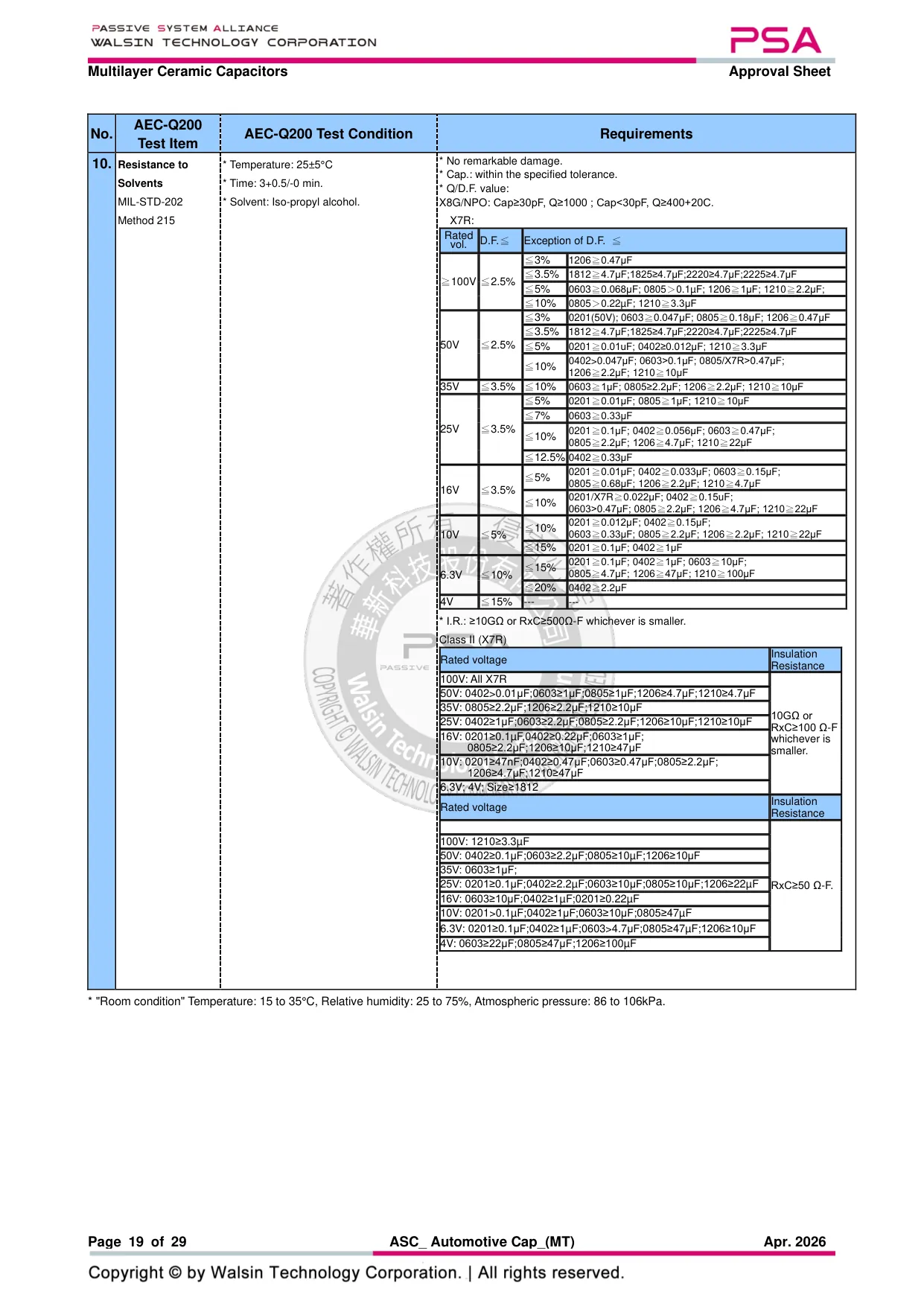

Datasheet page 19 of 2919
Datasheet page 20 of 2920
Datasheet page 21 of 2921

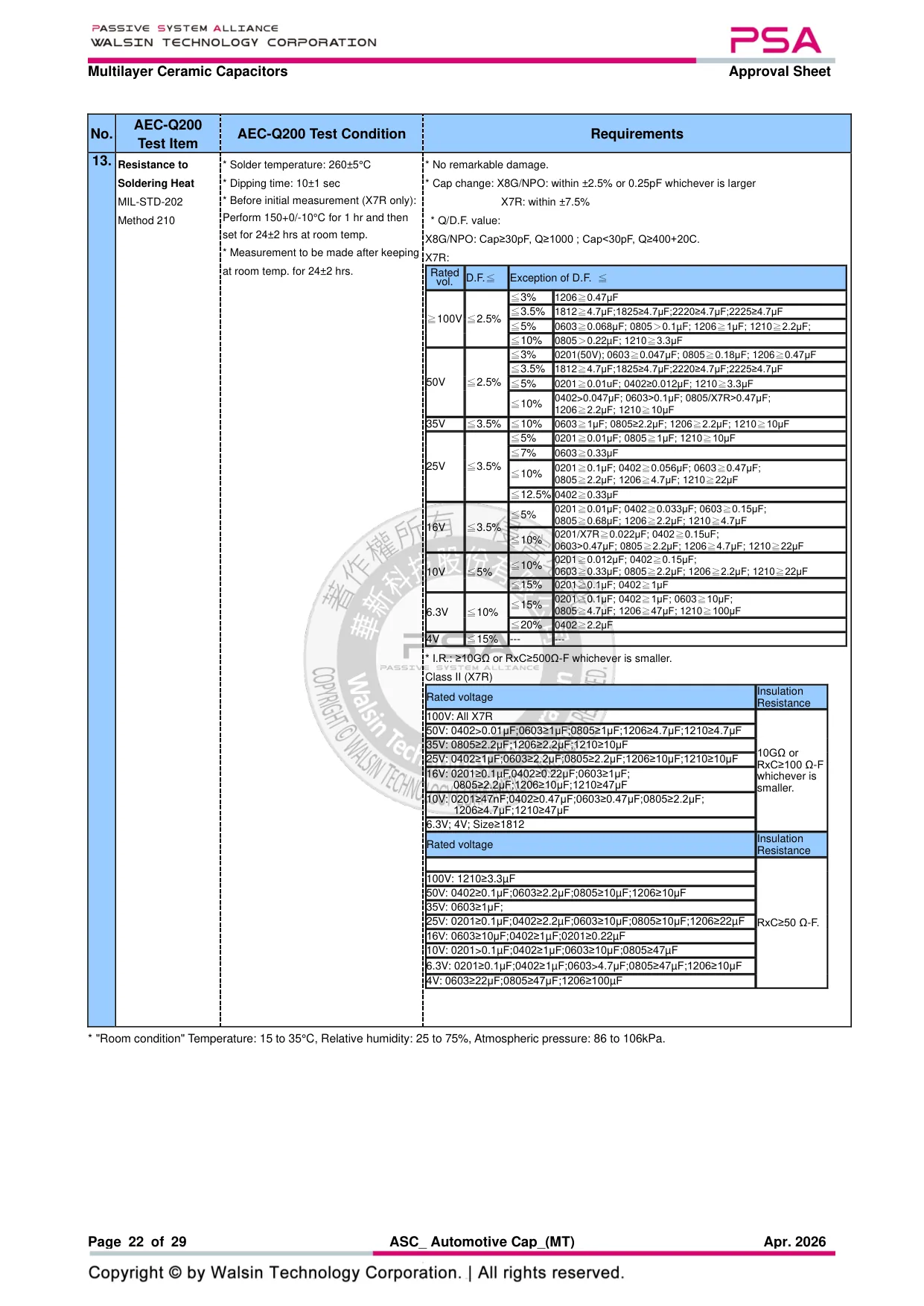

Datasheet page 22 of 2922

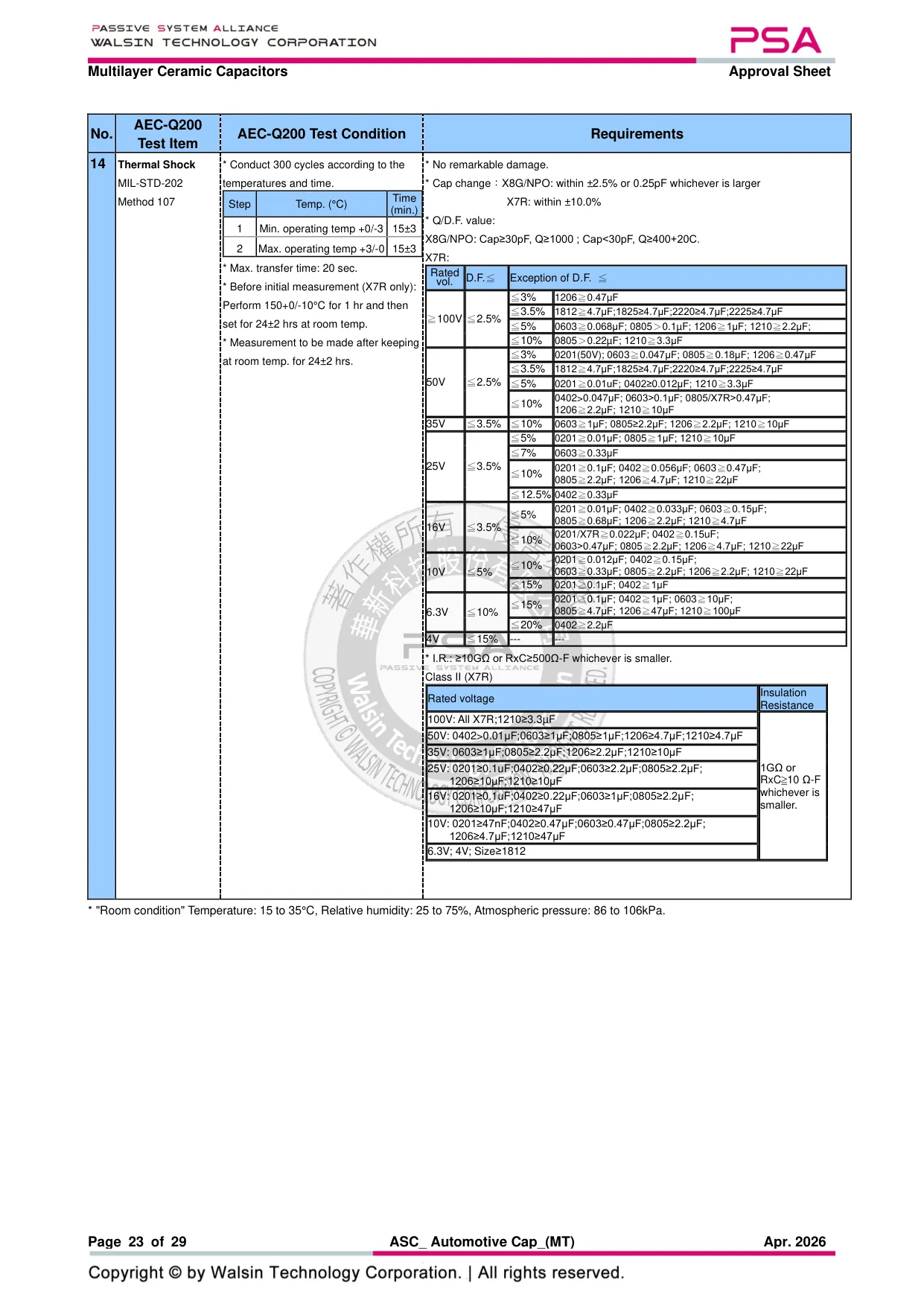

Datasheet page 23 of 2923

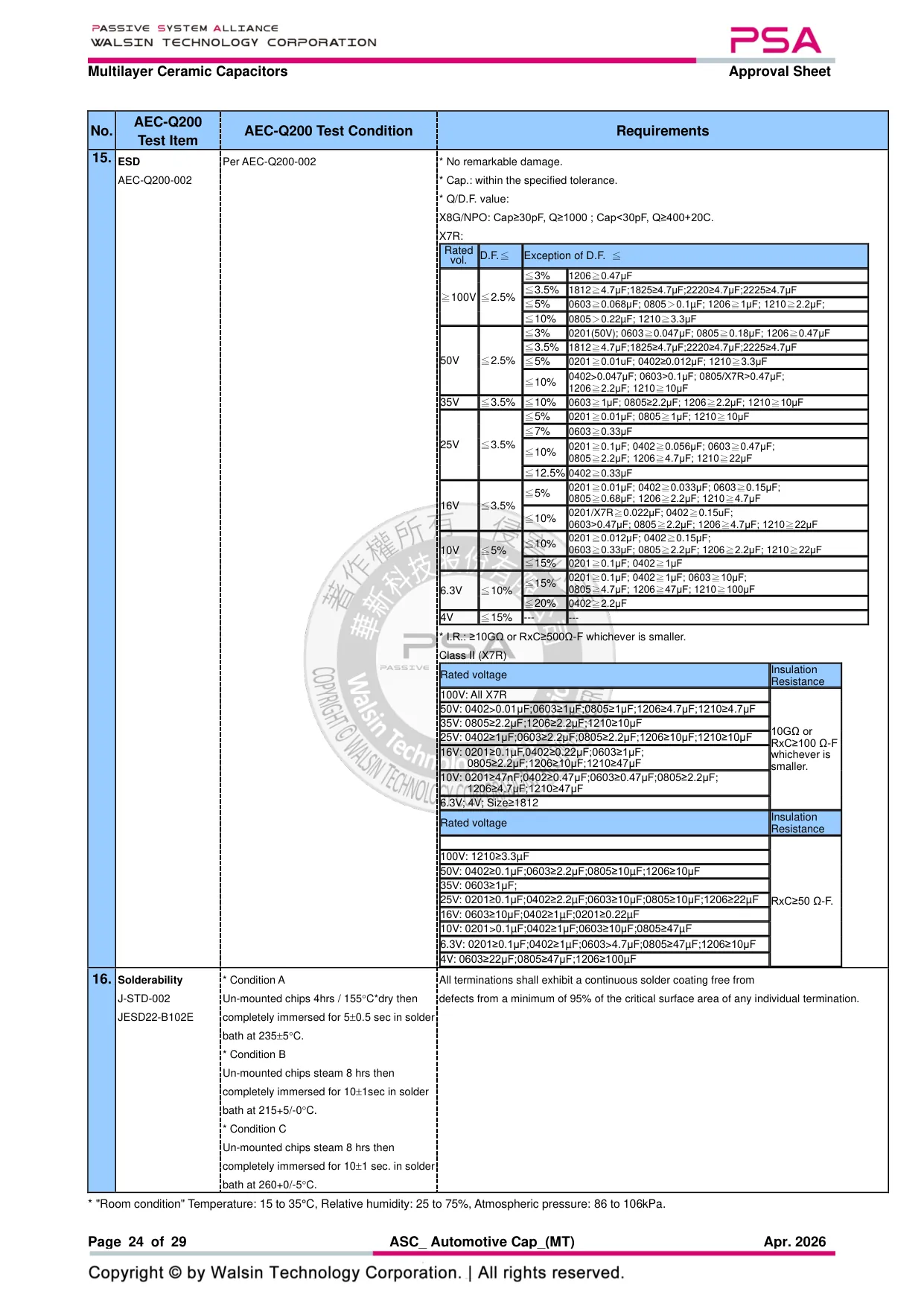

Datasheet page 24 of 2924

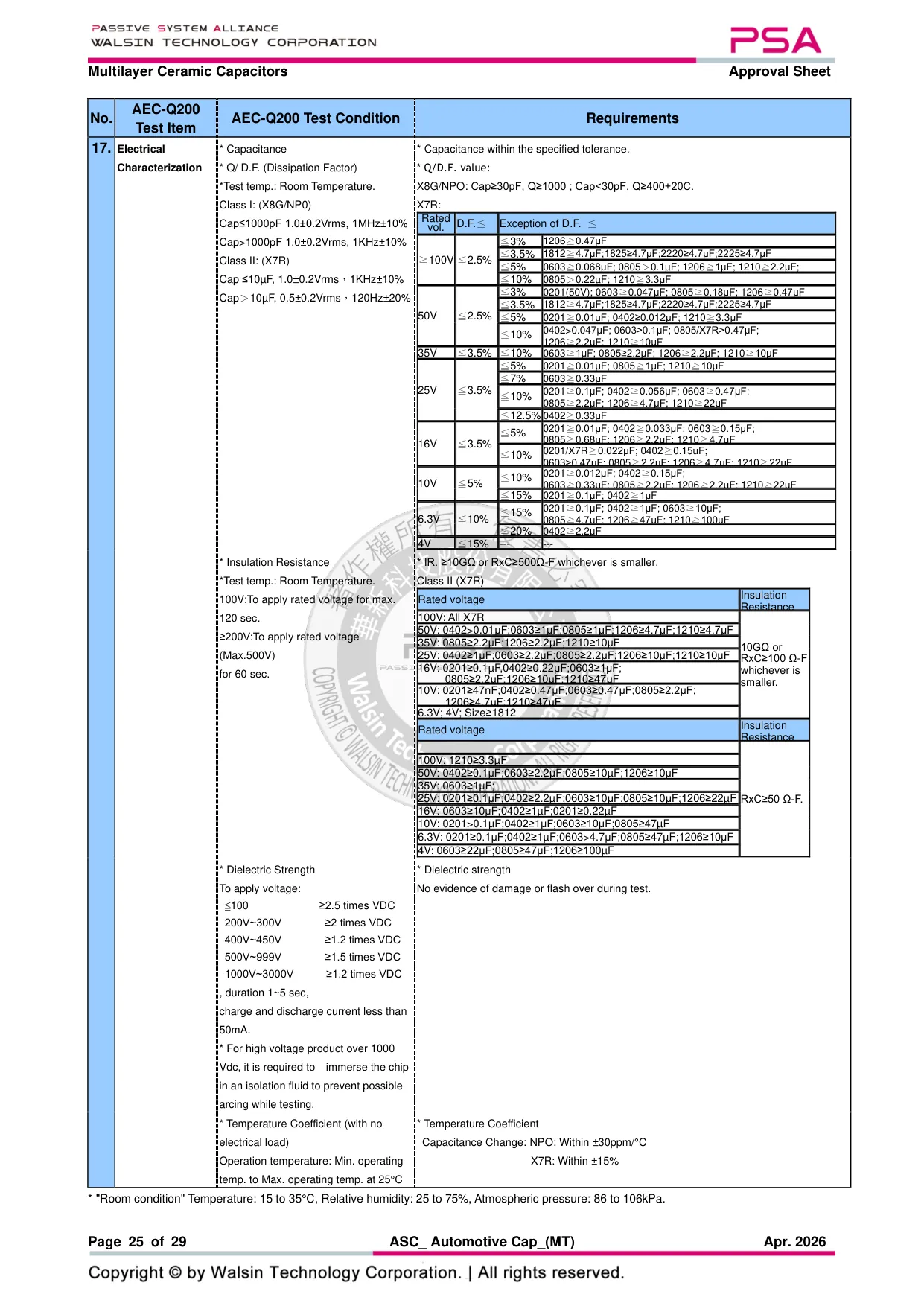

Datasheet page 25 of 2925

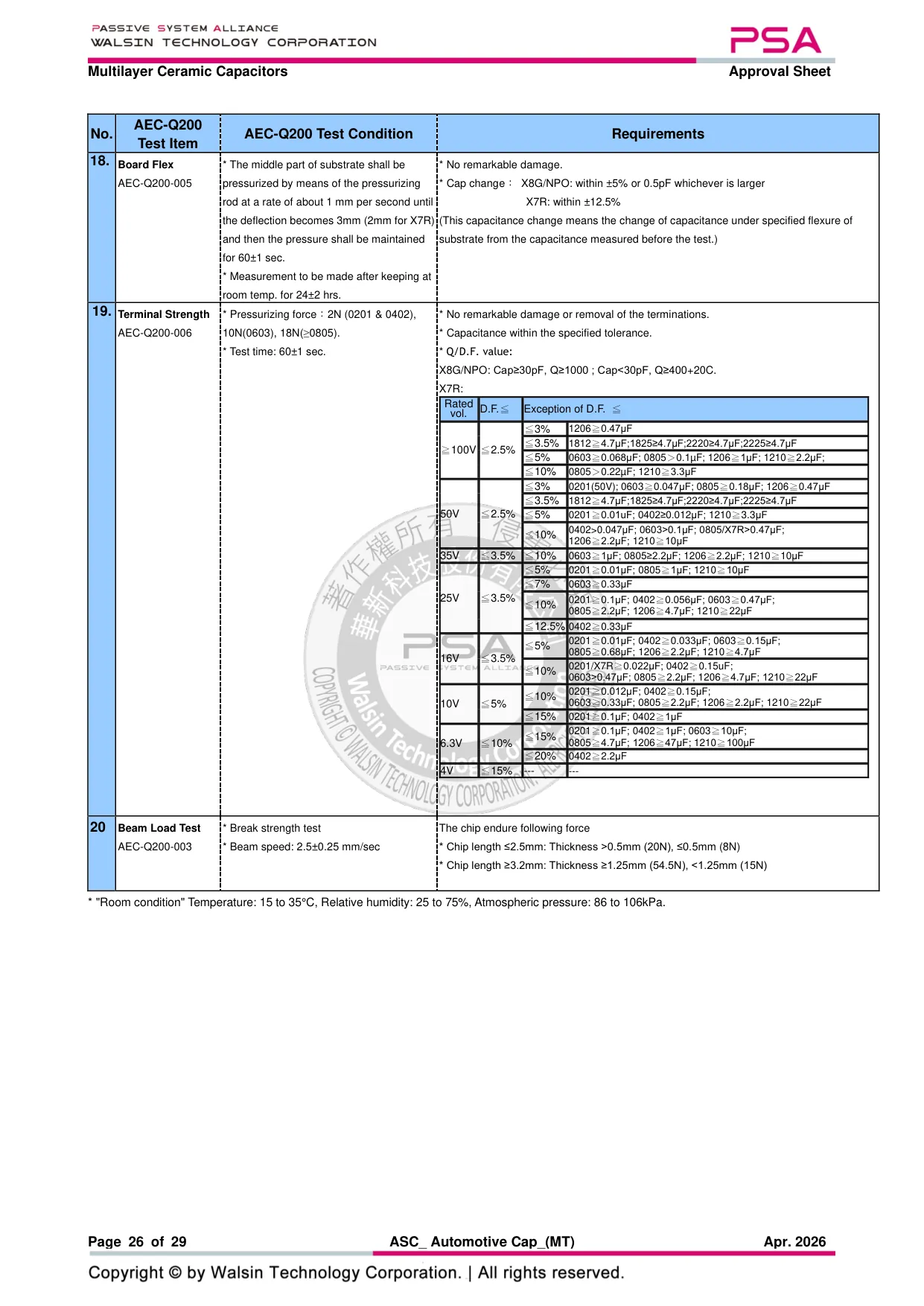

Datasheet page 26 of 2926

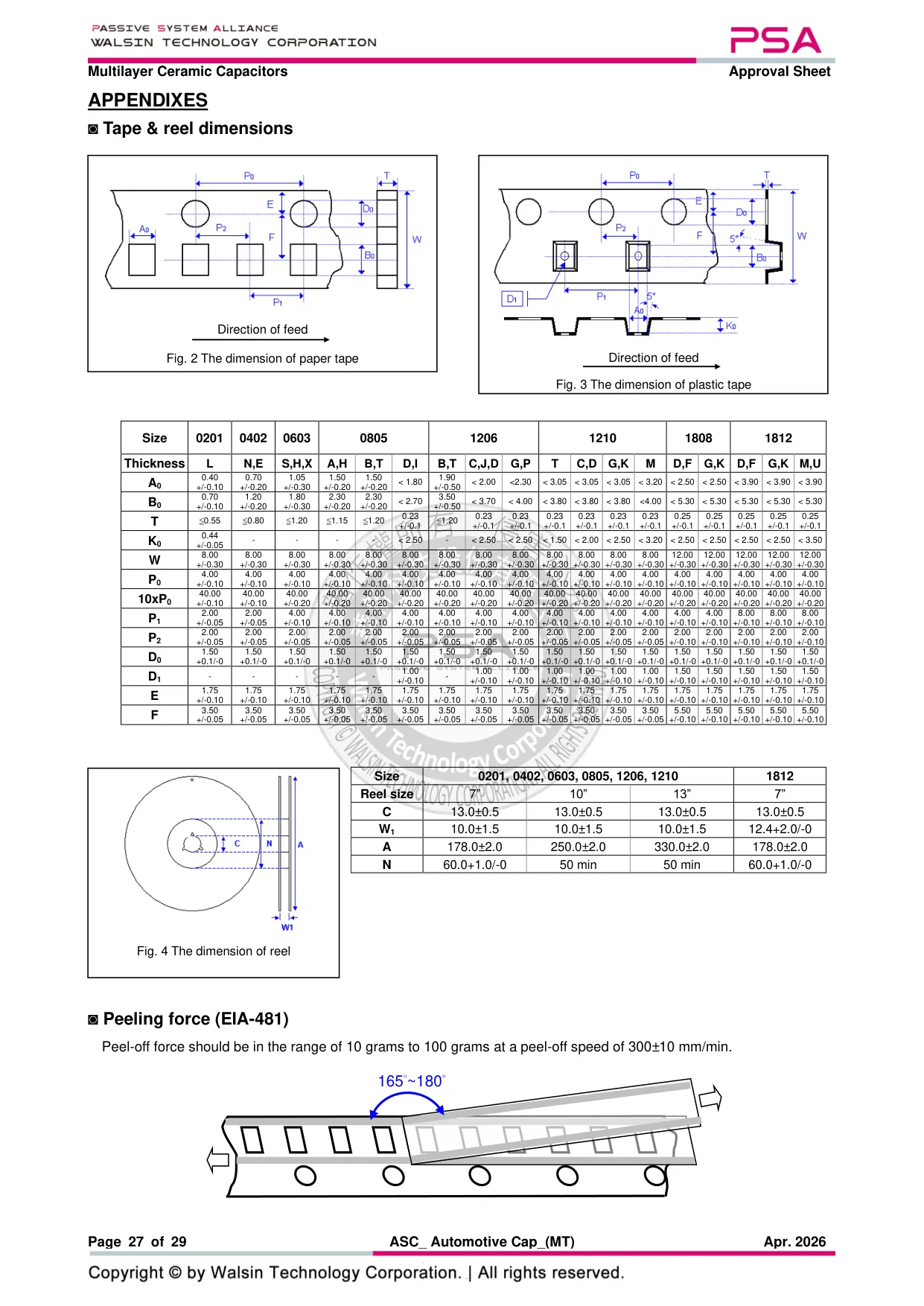

Datasheet page 27 of 2927

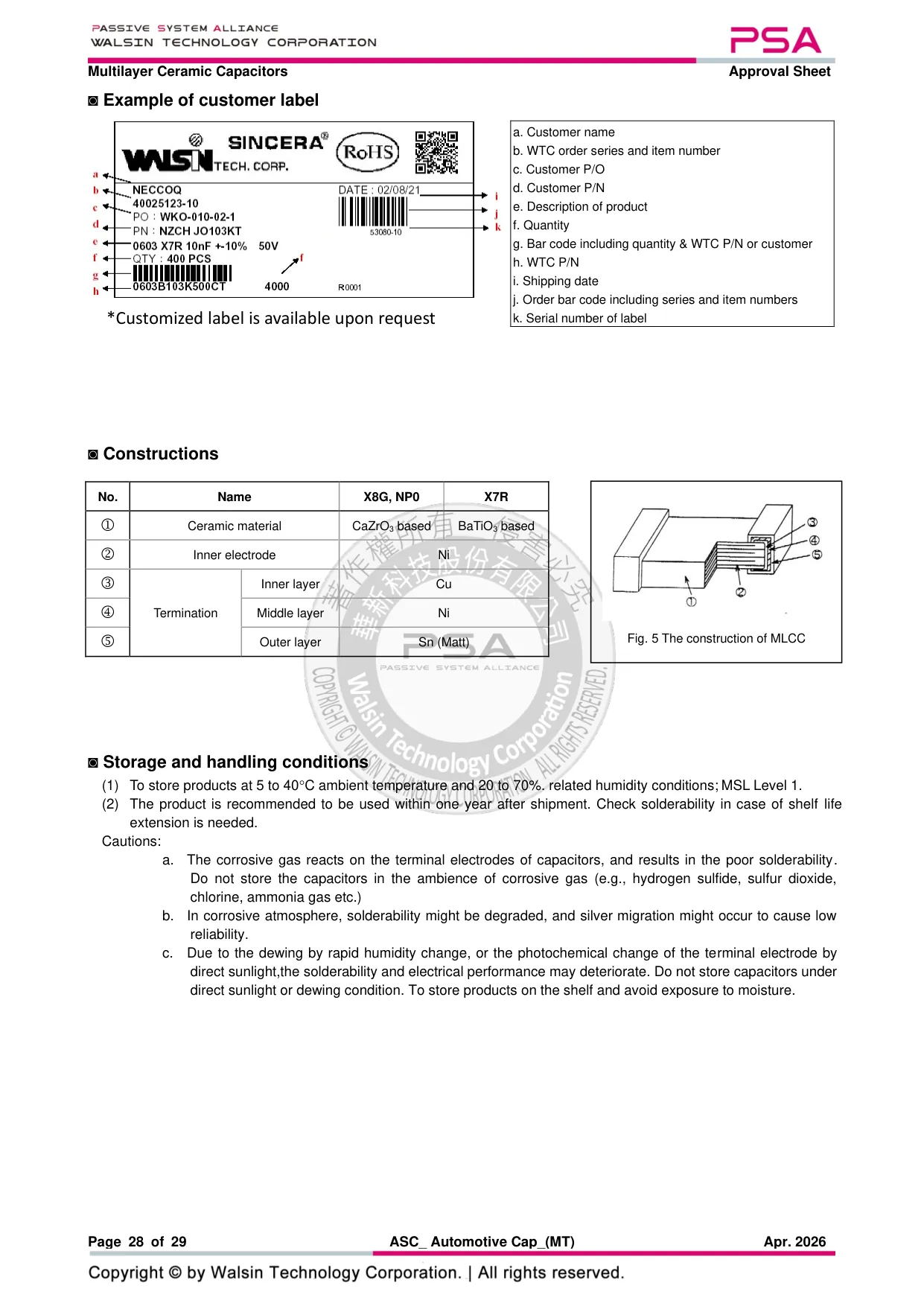

Datasheet page 28 of 2928

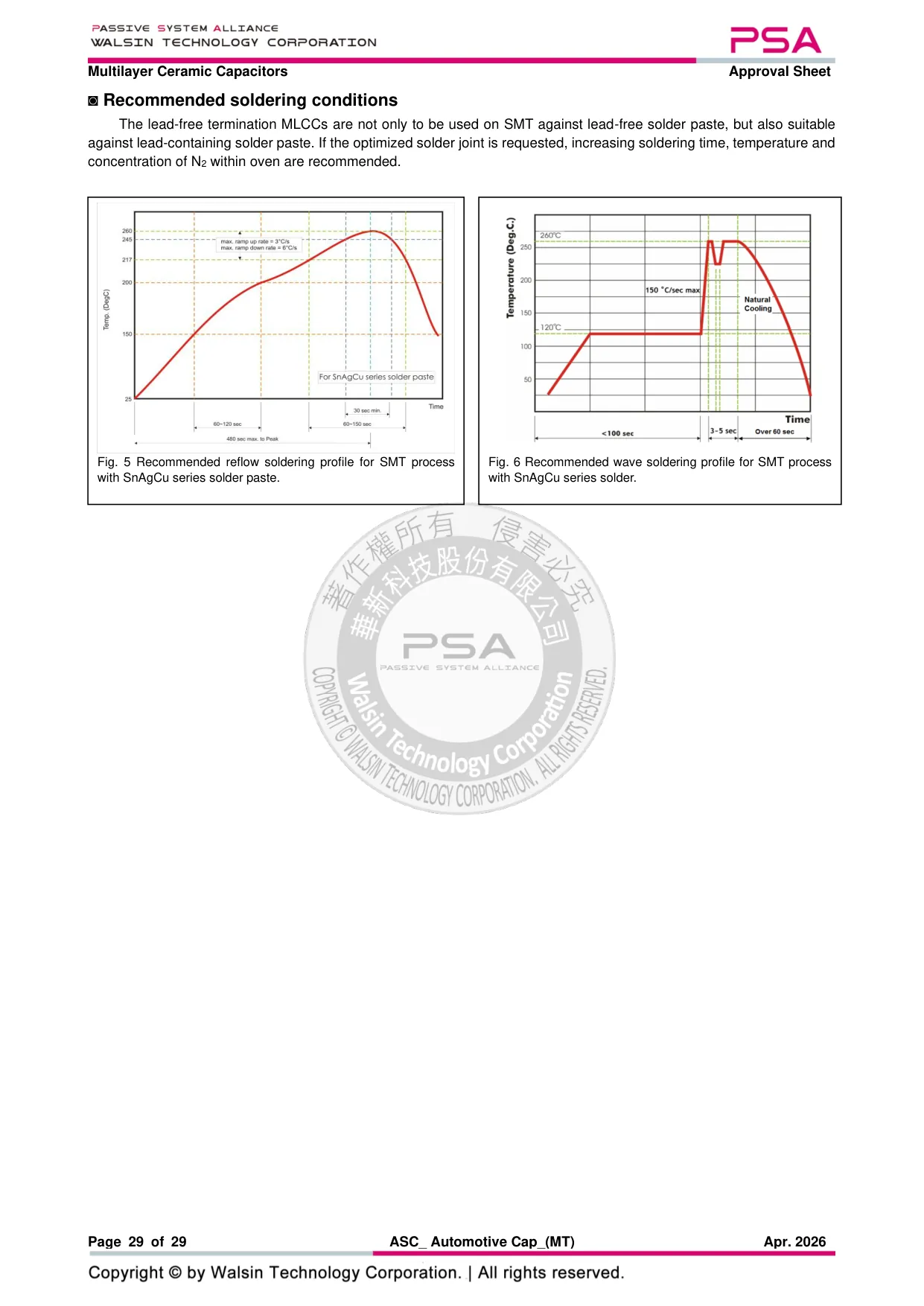

Datasheet page 29 of 2929
