Summary

every figure cited to the datasheet below
  • 0805 multilayer ceramic chip capacitor — 2.00 × 1.25 × 1.25 mm body (±0.10 mm), 0.50 mm termination bands; Ni inner electrodes, Cu termination, Ni/100% Sn Pb-free platingp.1
  • 1 µF ±10%, rated 50 V — X7R (Class II) dielectric, code Bp.1
  • X7R temperature characteristic: capacitance change within ±15% from −55 to +125 °Cp.2
  • Dissipation factor 0.1 max at 1 kHz / 1.0 Vrms; insulation resistance 10,000 MΩ or 100 MΩ·µF, whichever is smallerp.2
  • Withstands 250% of rated voltage with no dielectric or mechanical breakdown; high-temperature life test at 150% of rated voltage for 1,000 hp.2
  • Board-flex rating: capacitance change within ±10% at the 1 mm bending-strength limitp.2
  • Class II dielectric — capacitance changes with applied DC and AC voltage; the product manual requires designing against the DC-bias characteristicp.11, p.14
  • Reflow soldering rated to a 260±5 °C peak, 30 sp.2
  • Embossed (plastic) carrier tape, 4 mm pitch — 2,000 pcs per 7-inch (φ178 mm) reelp.1, p.4, p.6, p.7
  • Store at 0–40 °C and ≤70% RH; solderability shelf life 6 months from deliveryp.33

3D Assembly

Static · Pick-and-Place — drag to orbit, scroll to zoom

Schematic & Layout

interactive — drag to pan, scroll to zoom, click a pin or pad for detail

Schematic Symbol

2D Layout

Datasheet

the source of every number on this page
DocumentSPECIFICATION (Reference sheet) — per-MPN Samsung MLCC spec sheets (pages 4-36 of the full docs are the generic 'MLCC Product Manual' annex)
PublisherSamsung Electro-Mechanics
RevisedNo version/revision number printed in any of the 8 docs. Only in-body date: 'Product specifications included in the specifications are effective as of March 1, 2013.' (page 2 of all 8 docs).
Pages36

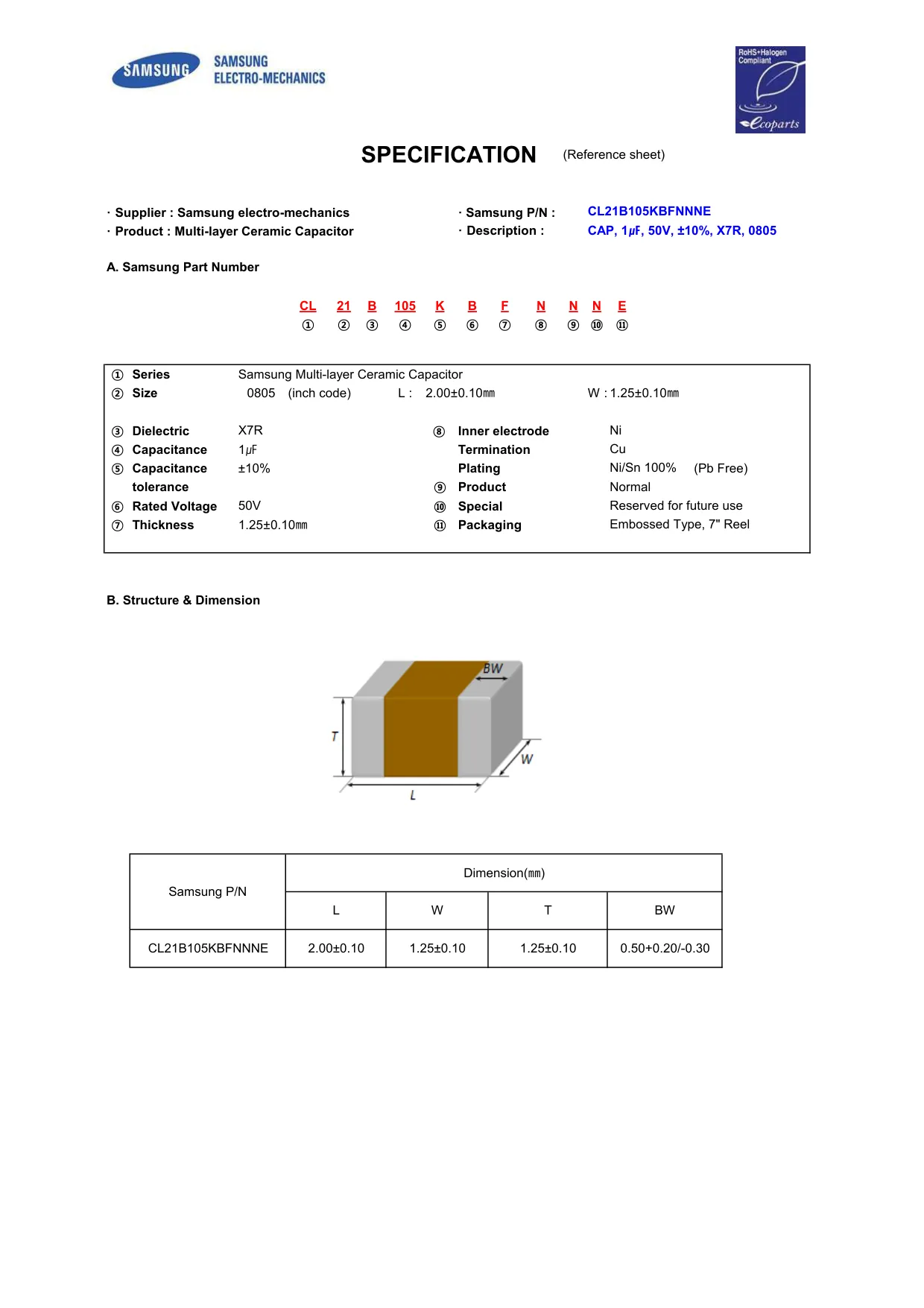

Datasheet page 1 of 361

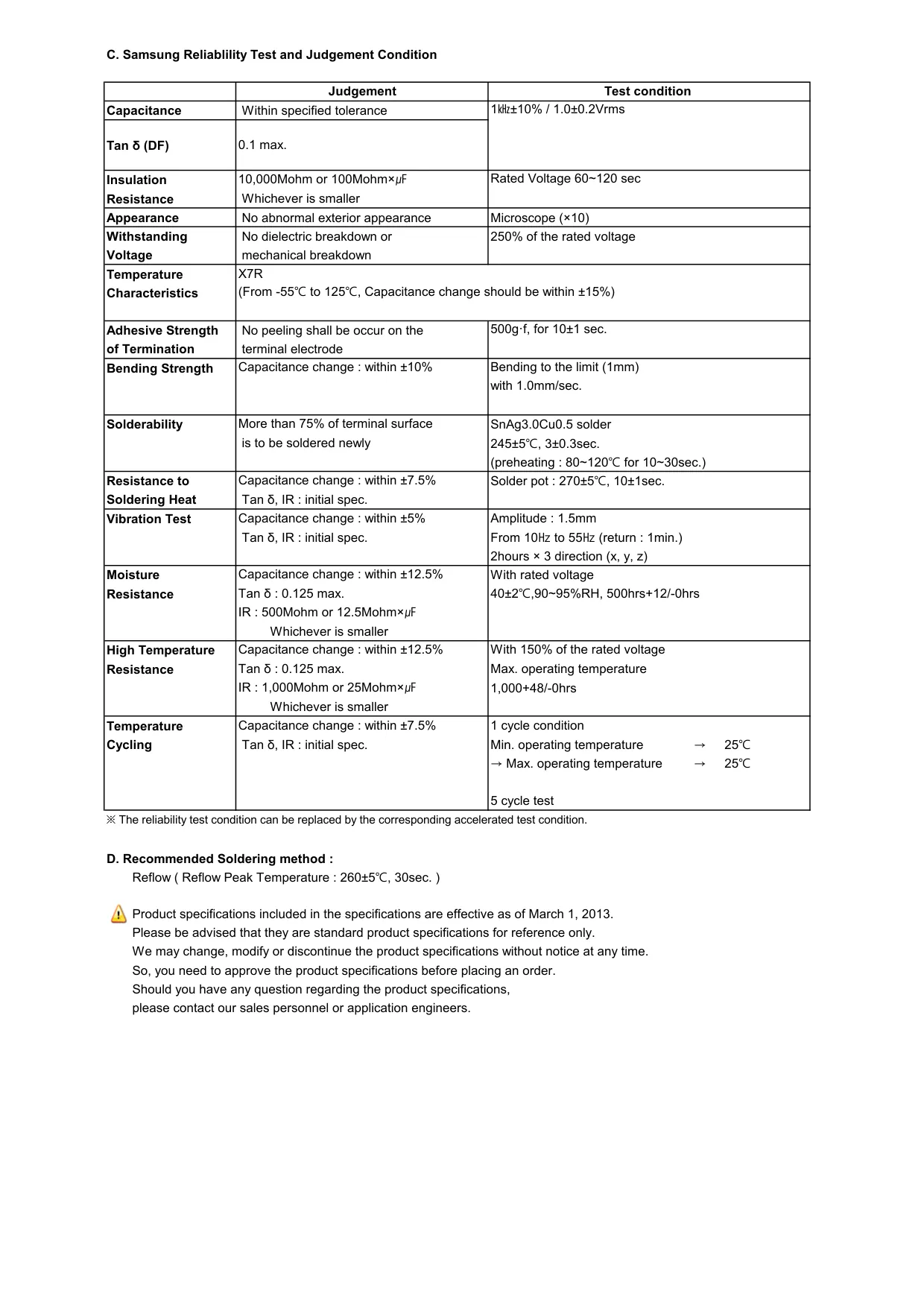

Datasheet page 2 of 362

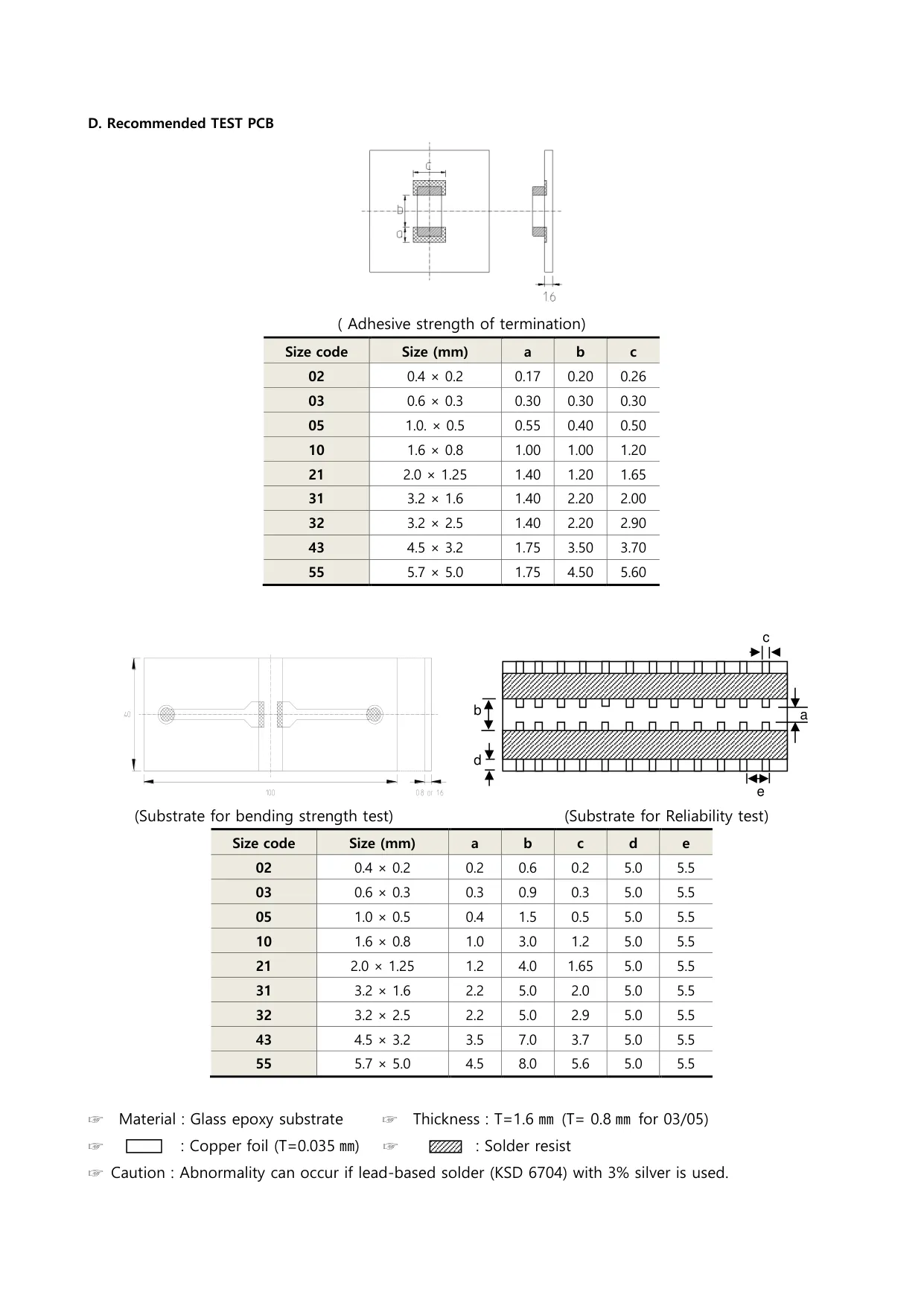

Datasheet page 3 of 363

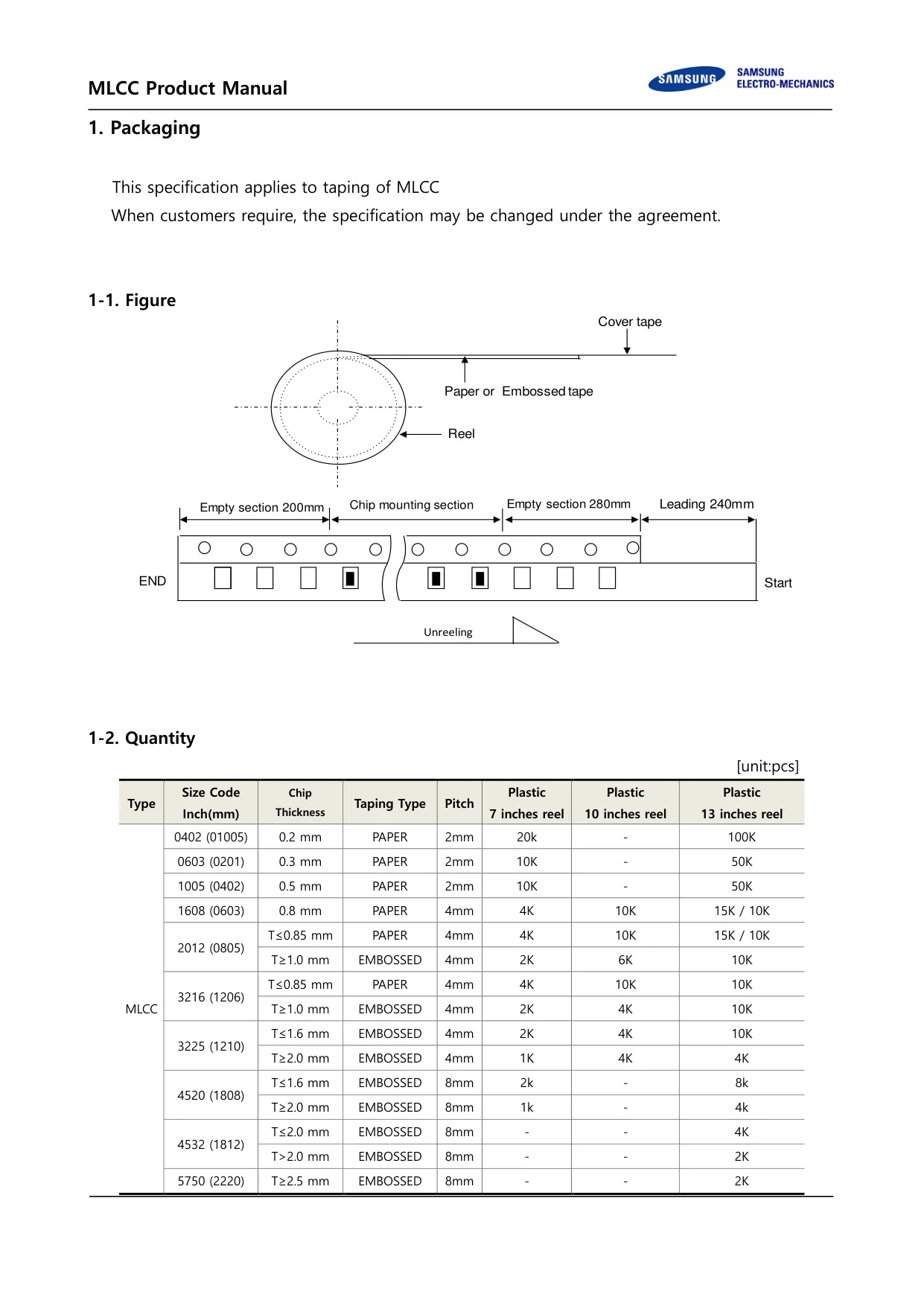

Datasheet page 4 of 364

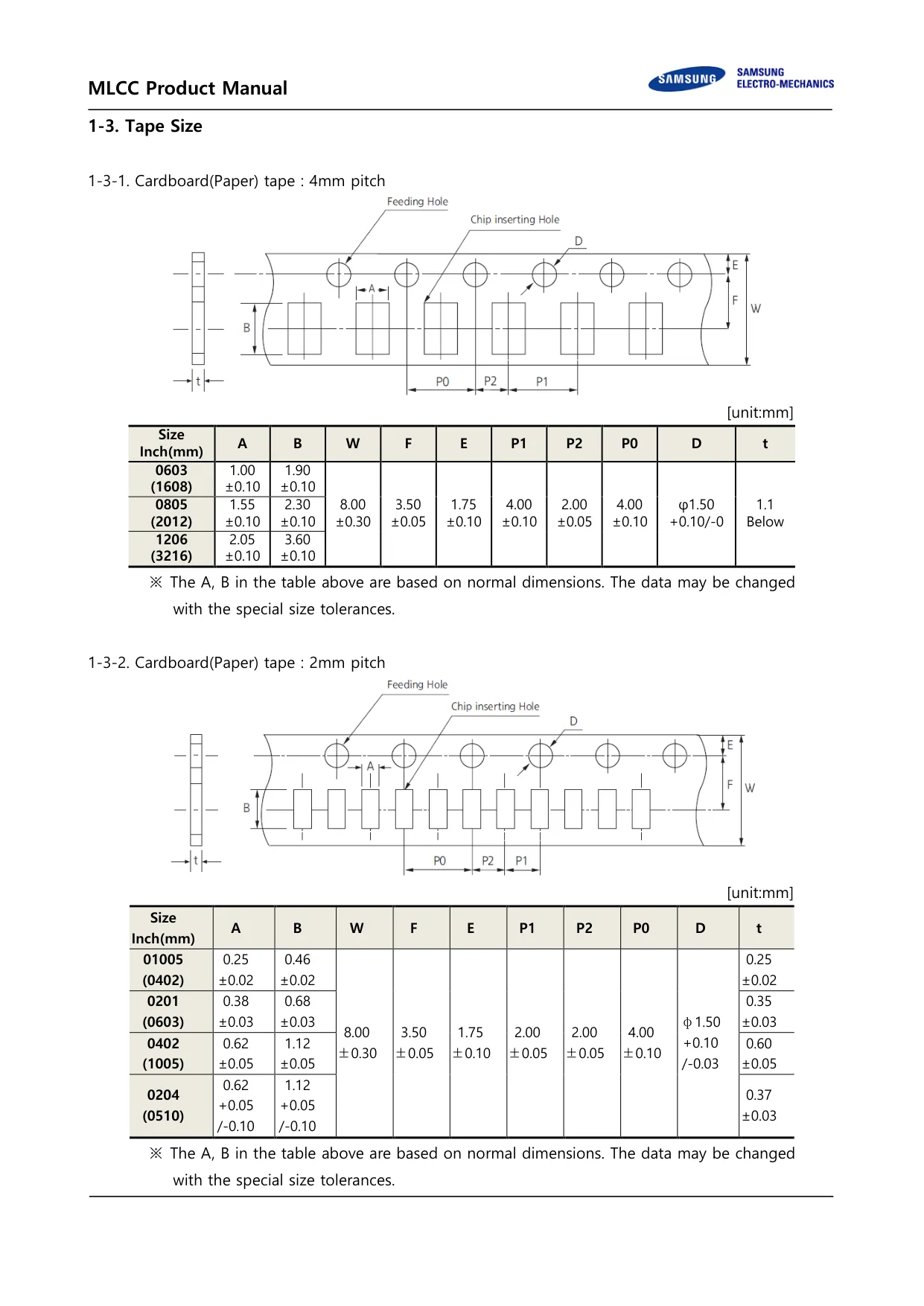

Datasheet page 5 of 365

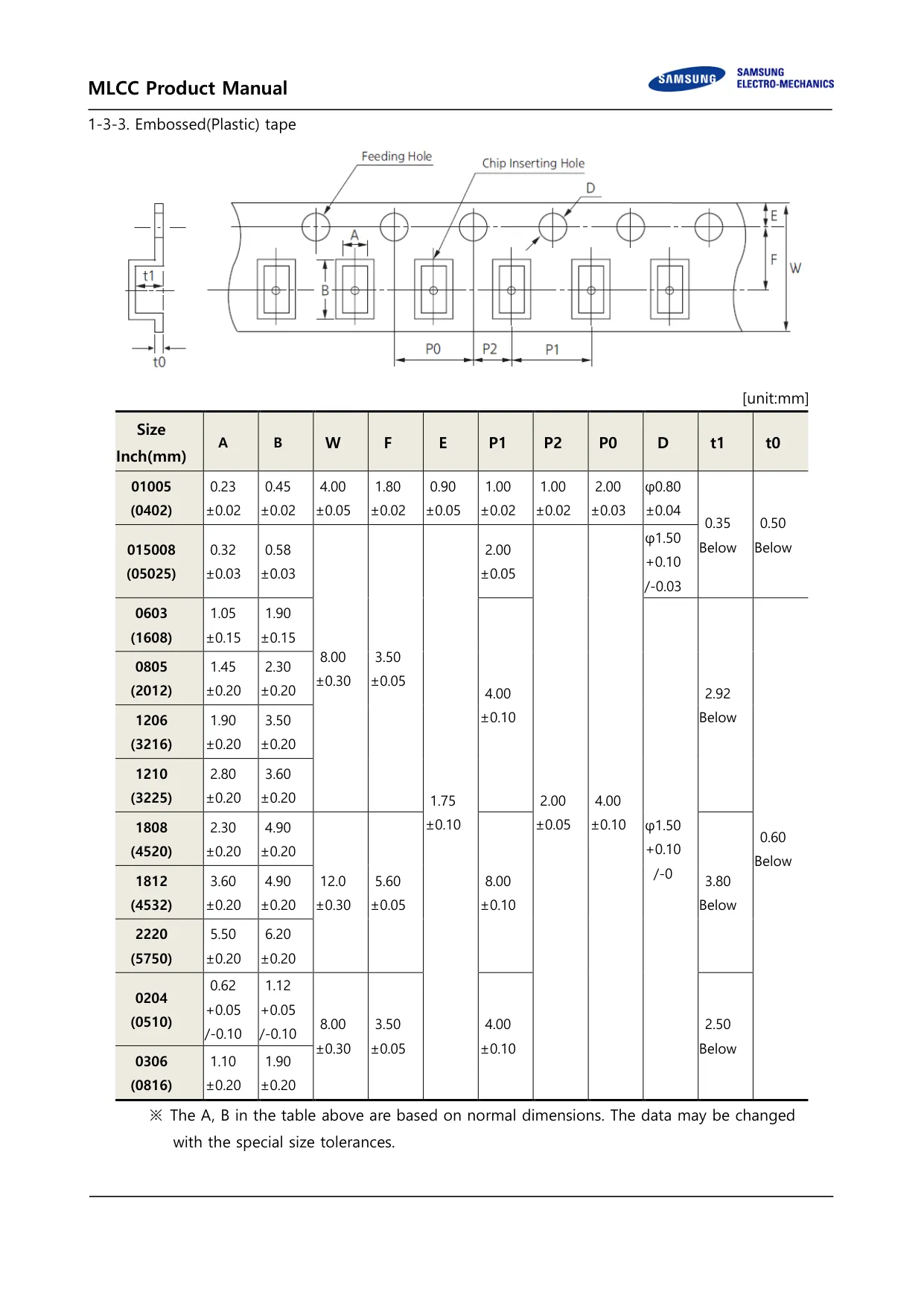

Datasheet page 6 of 366

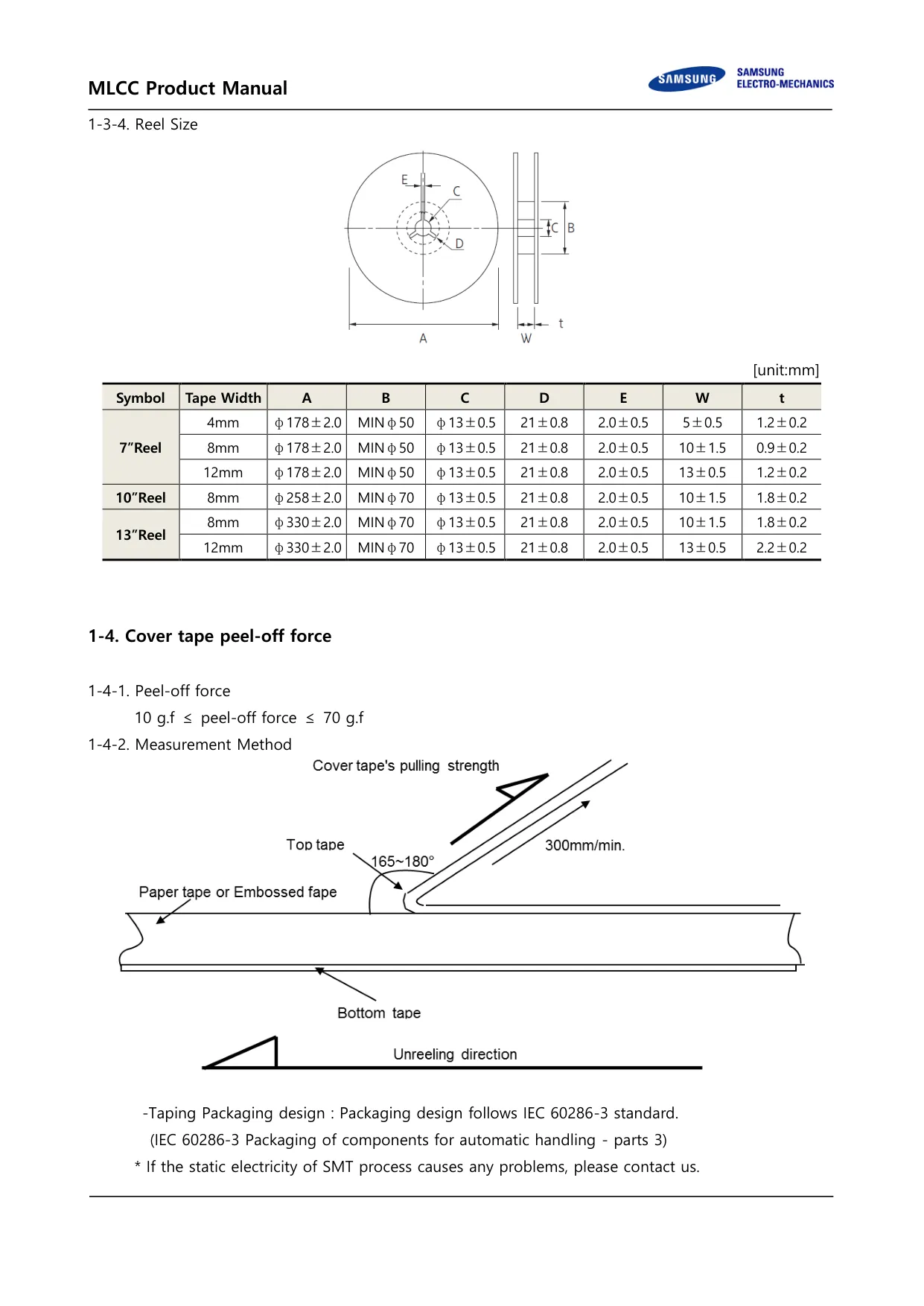

Datasheet page 7 of 367

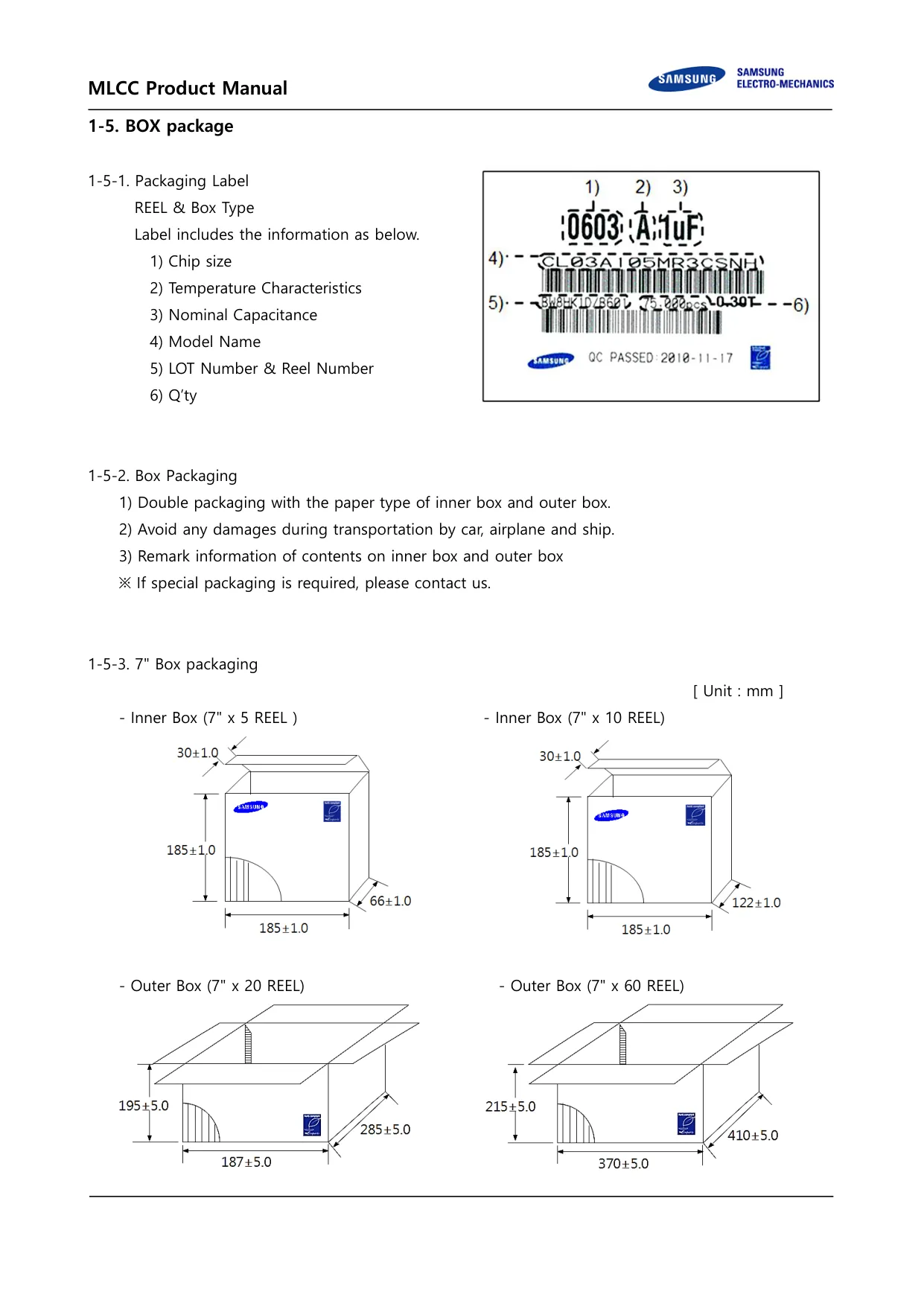

Datasheet page 8 of 368

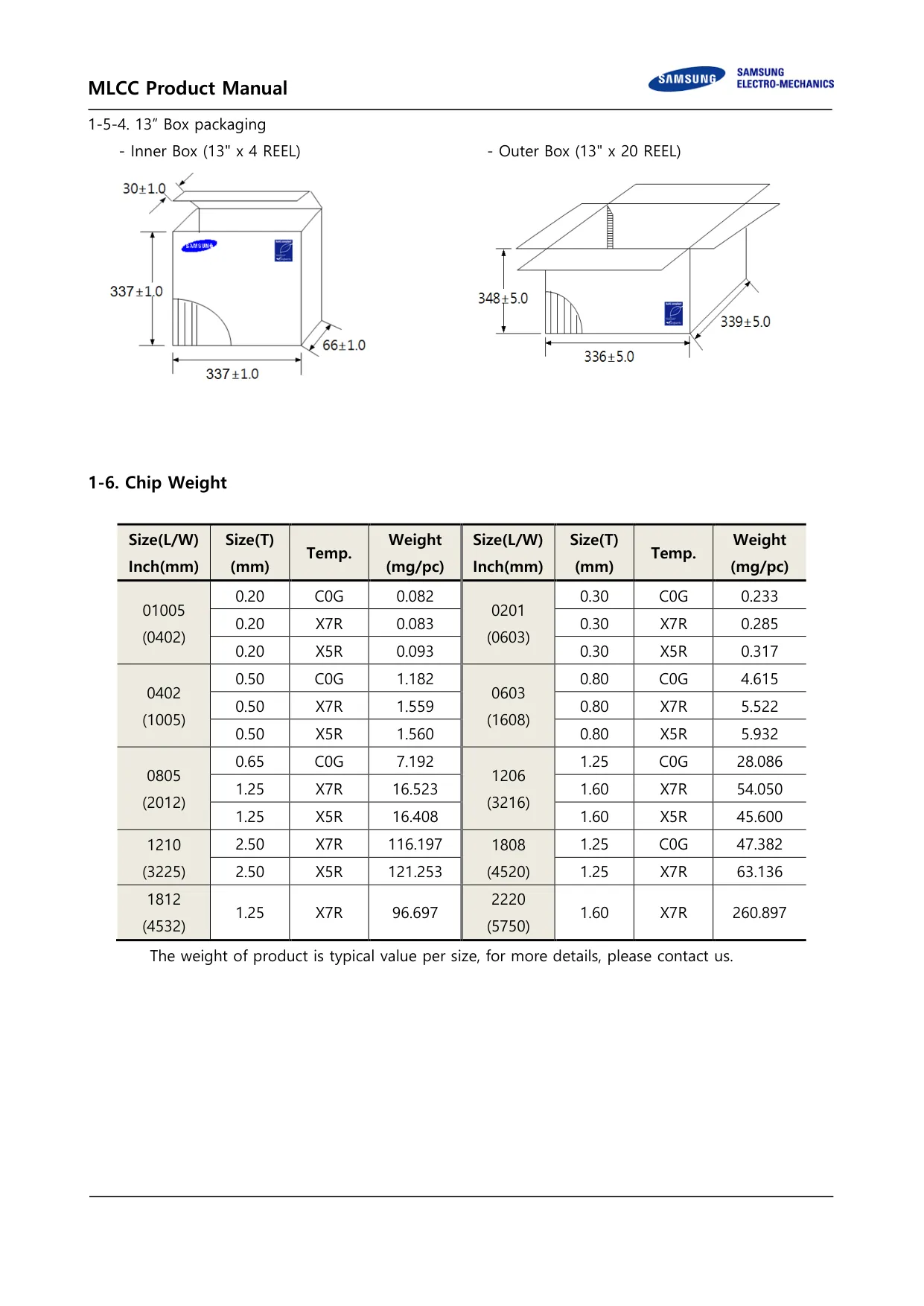

Datasheet page 9 of 369

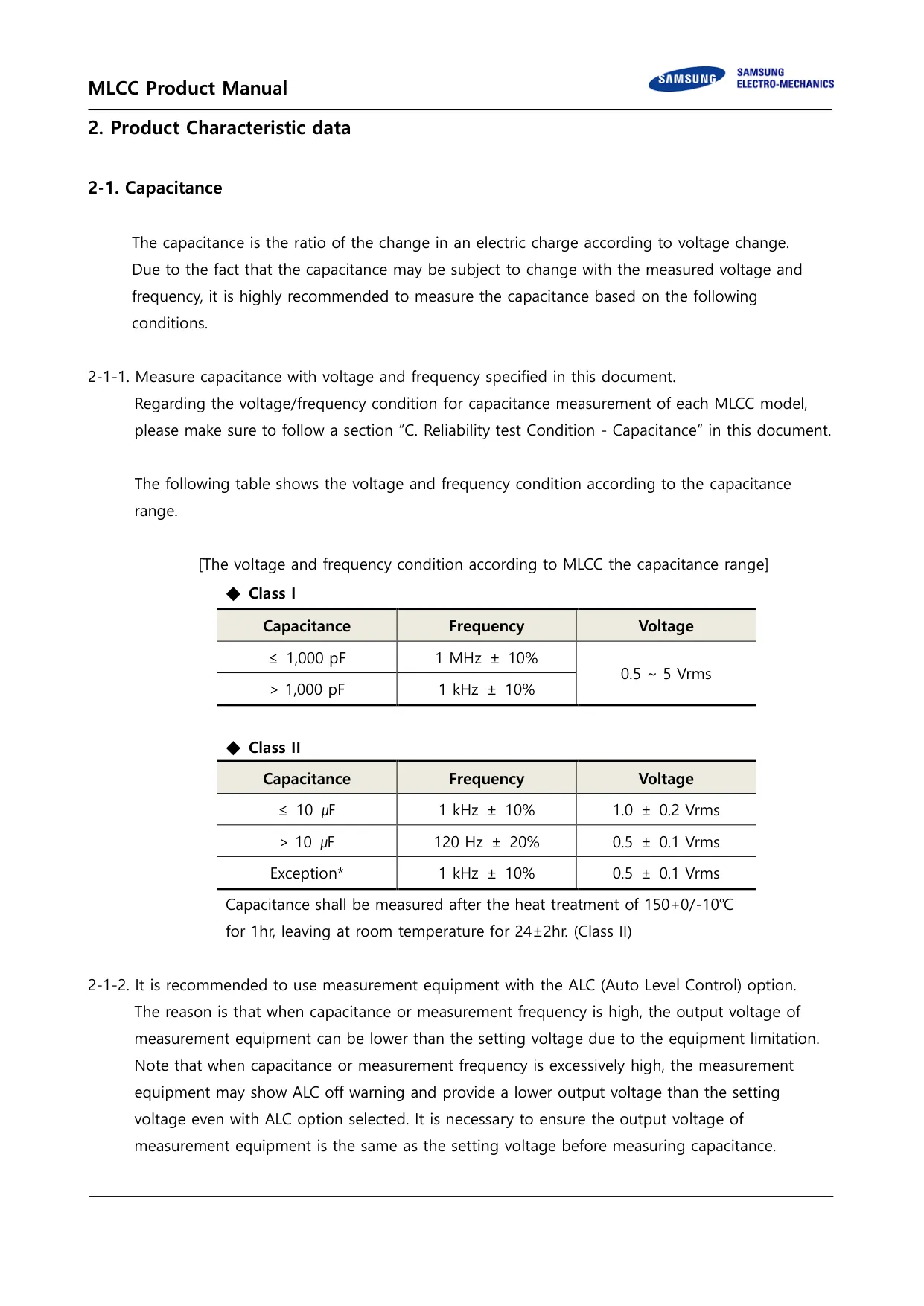

Datasheet page 10 of 3610

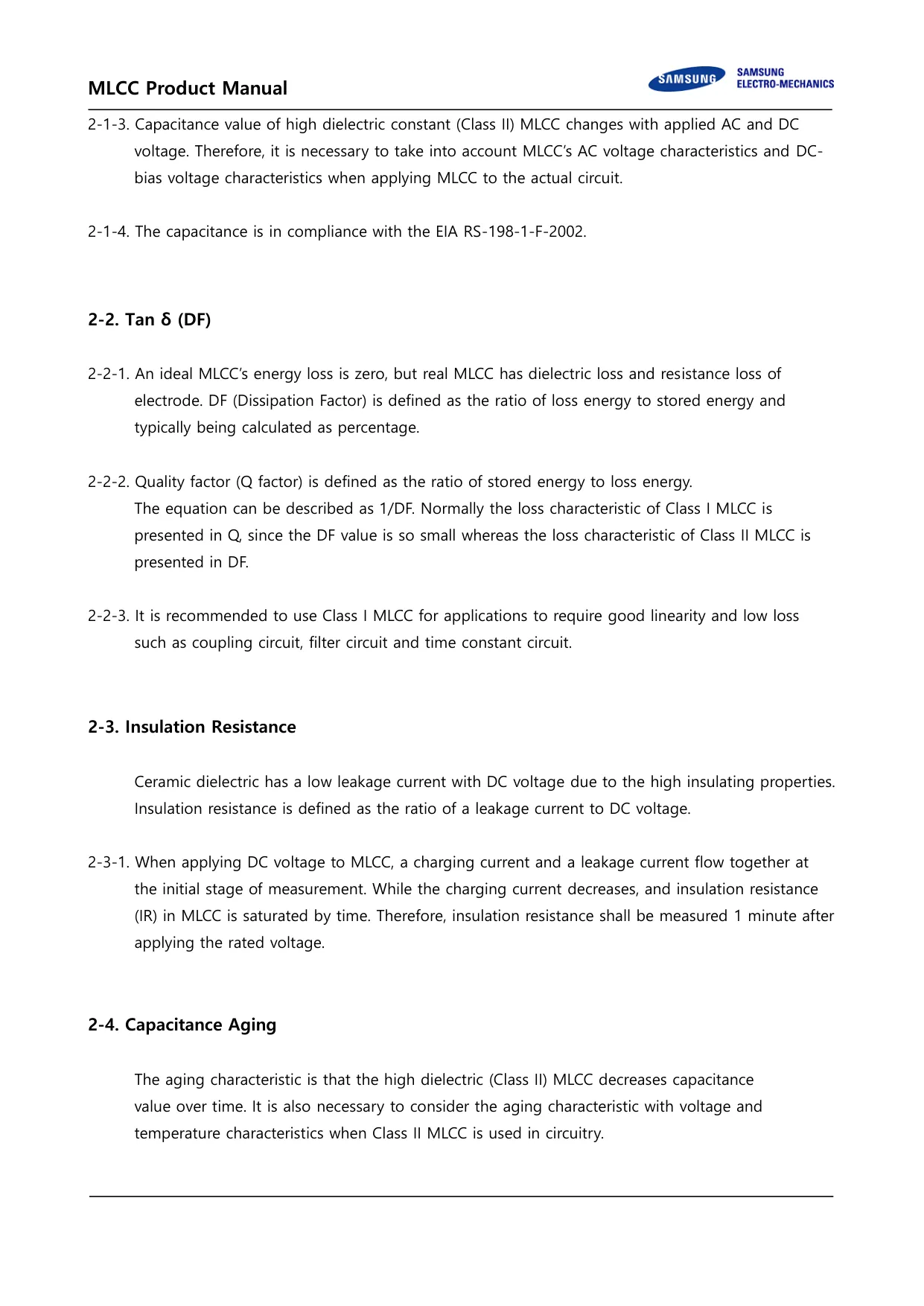

Datasheet page 11 of 3611

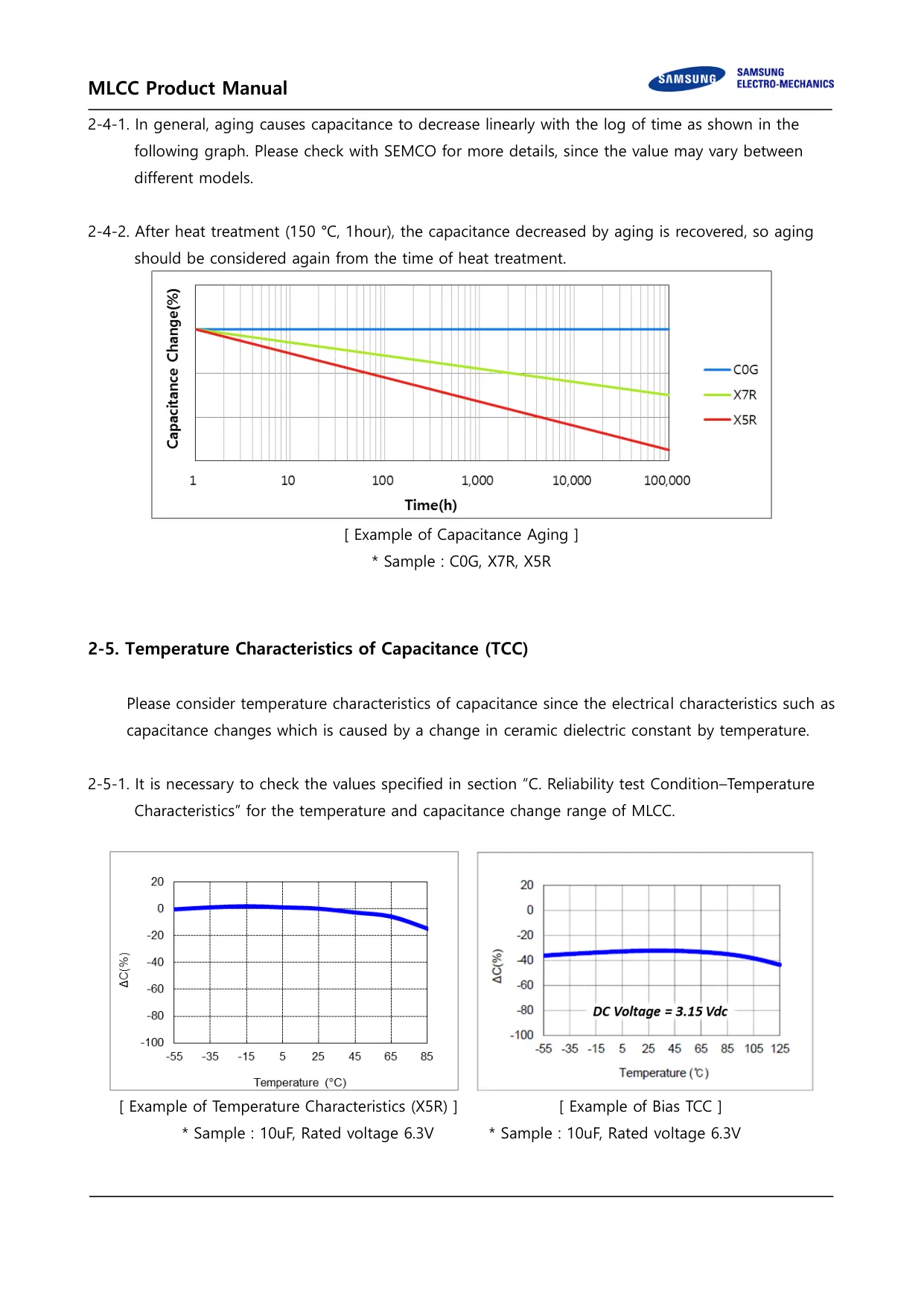

Datasheet page 12 of 3612

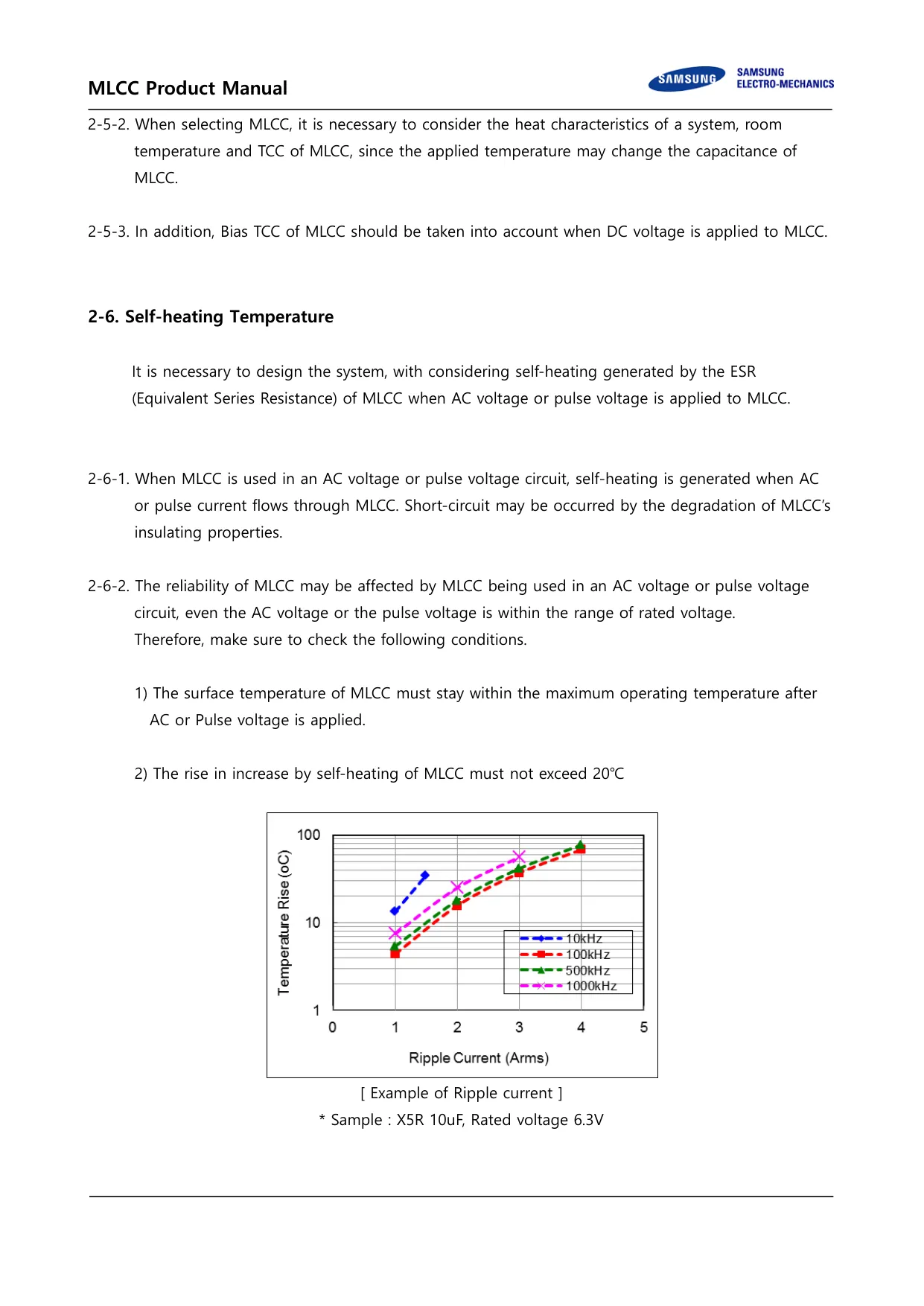

Datasheet page 13 of 3613

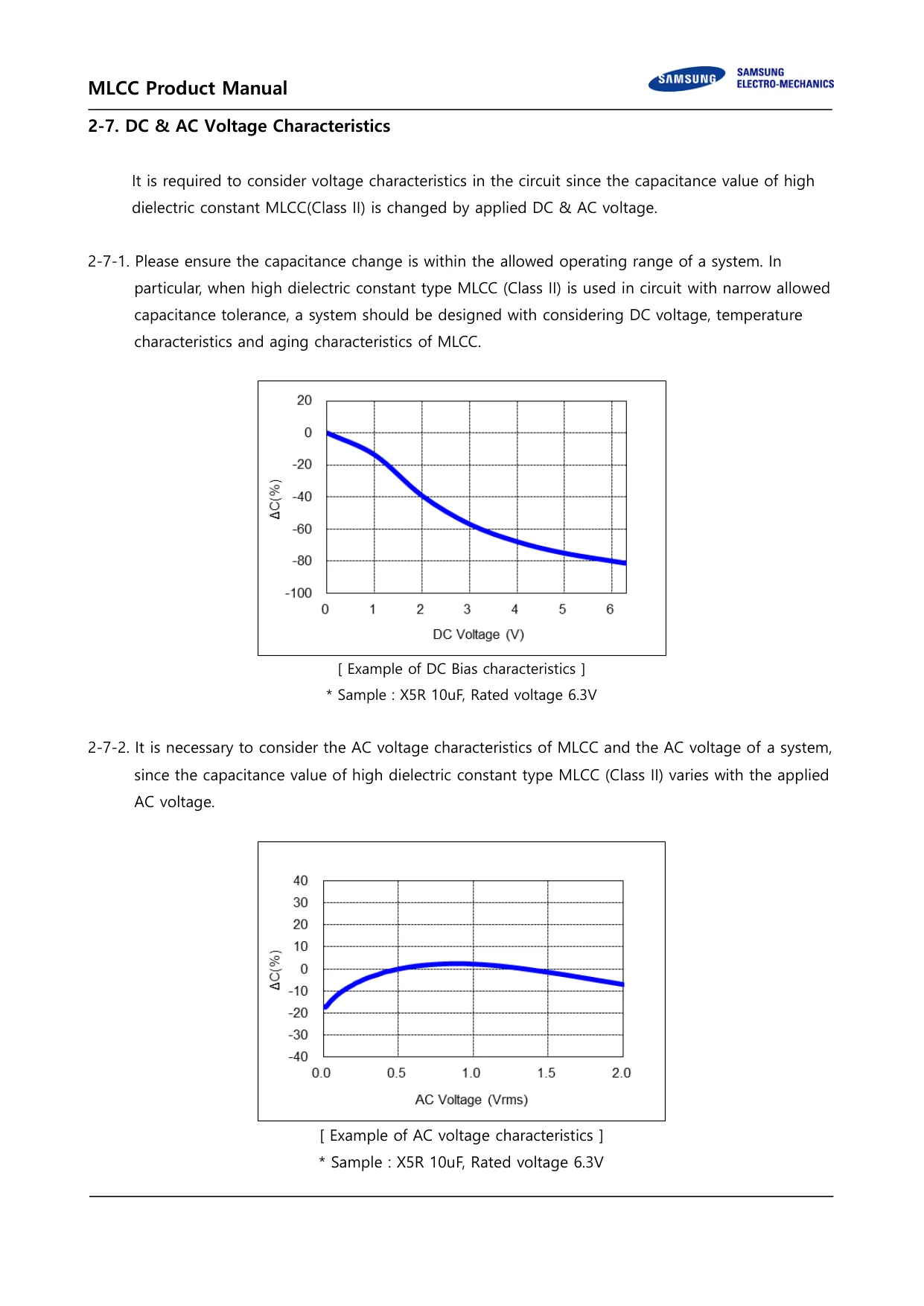

Datasheet page 14 of 3614

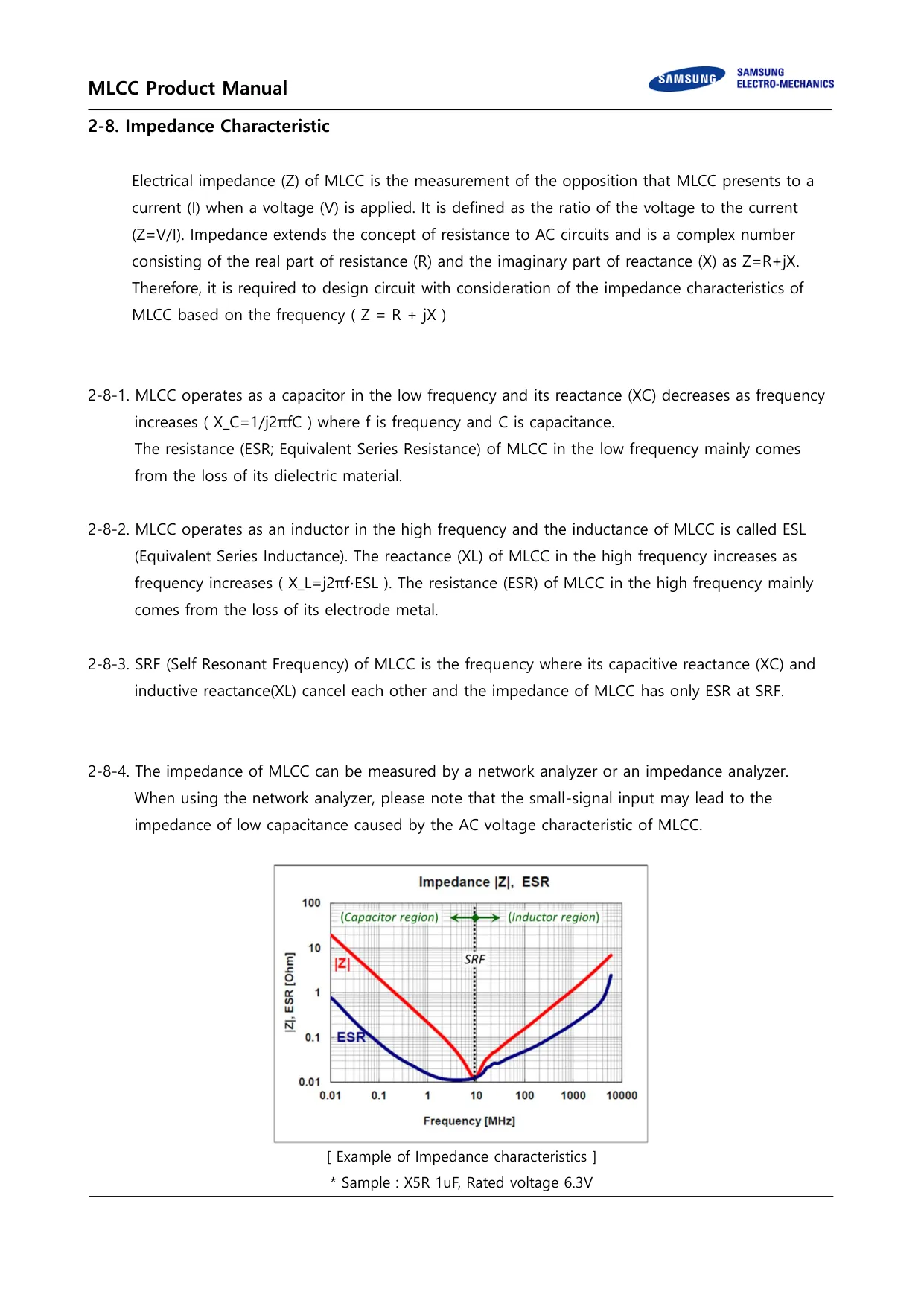

Datasheet page 15 of 3615

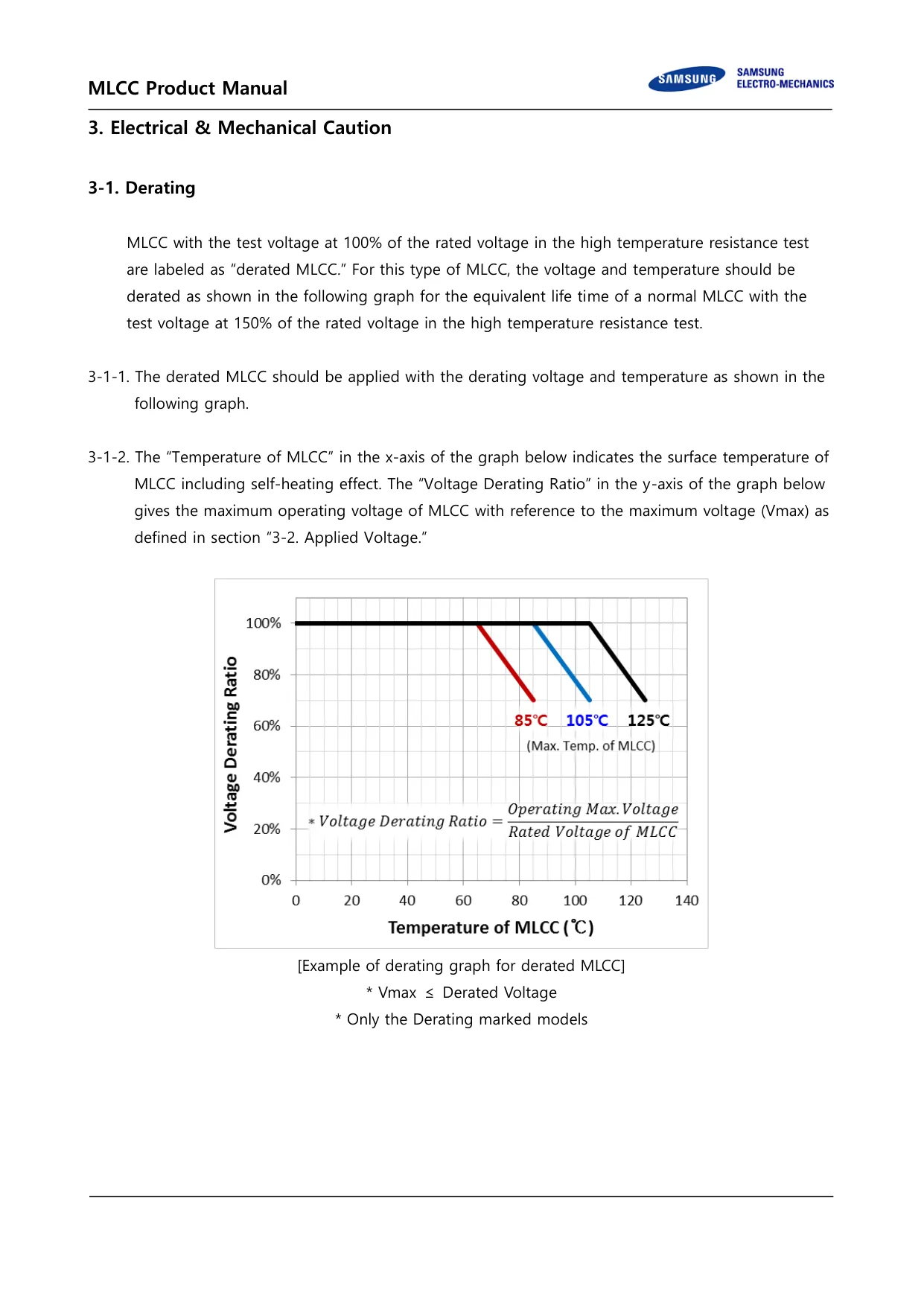

Datasheet page 16 of 3616

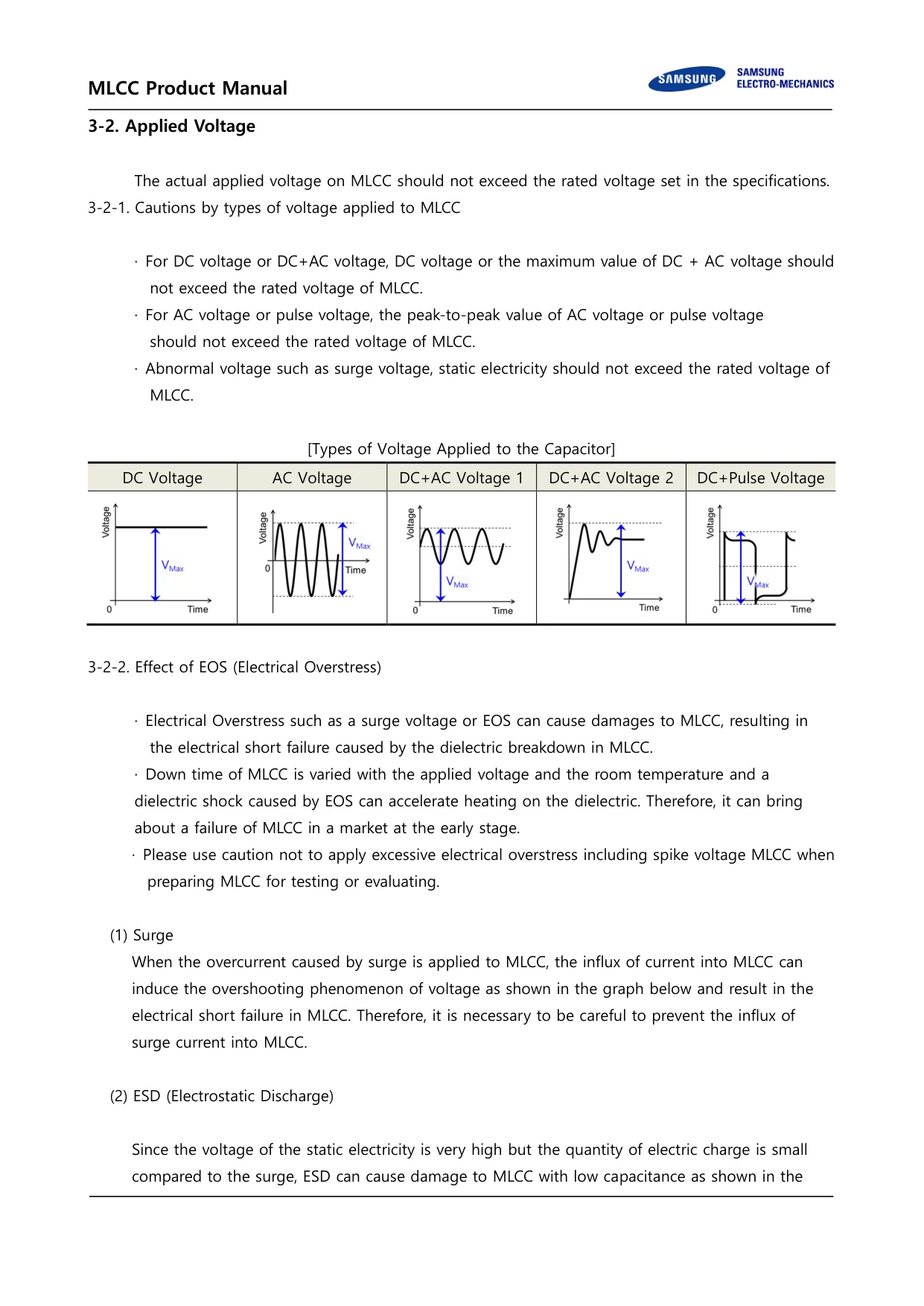

Datasheet page 17 of 3617

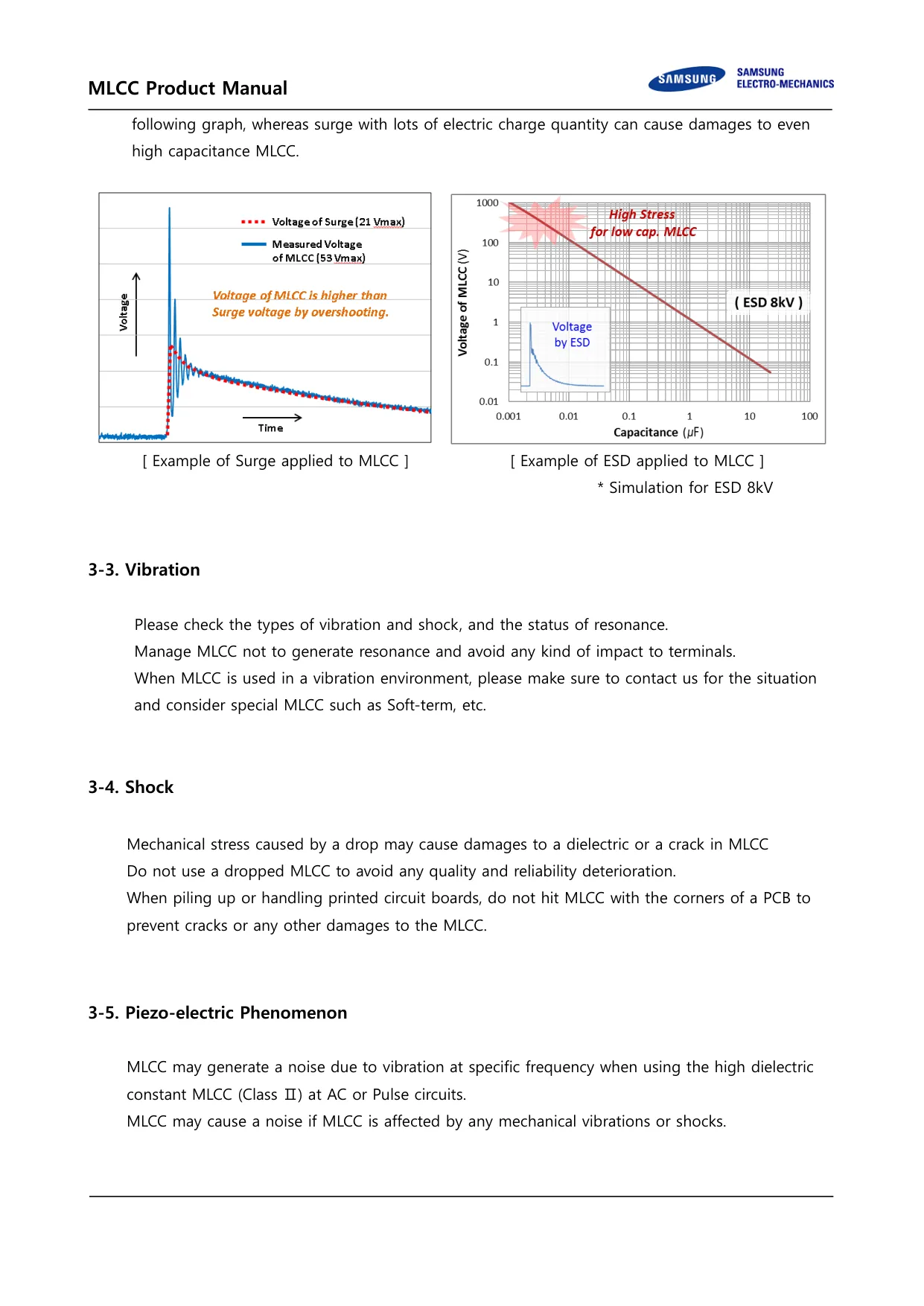

Datasheet page 18 of 3618

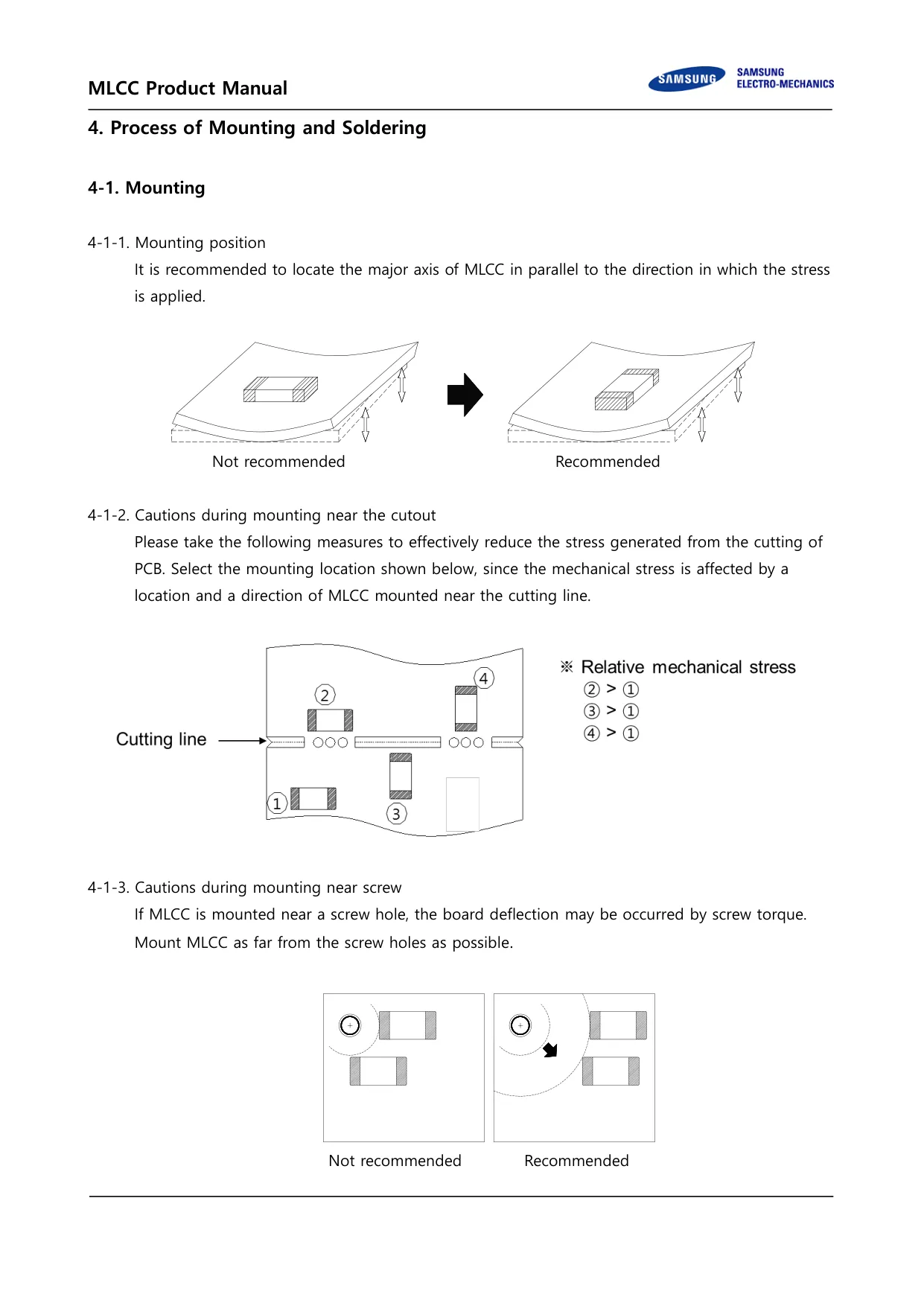

Datasheet page 19 of 3619

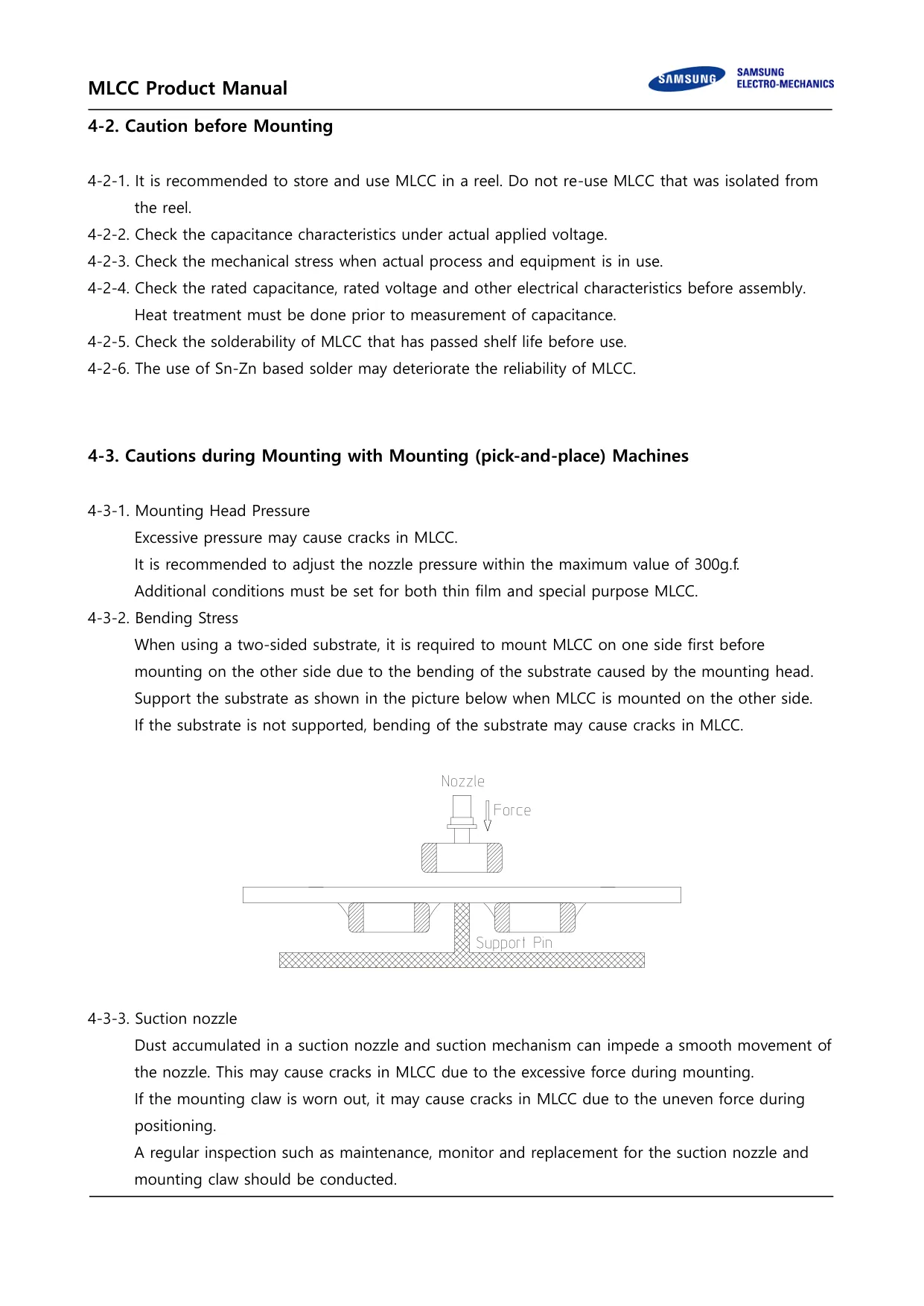

Datasheet page 20 of 3620

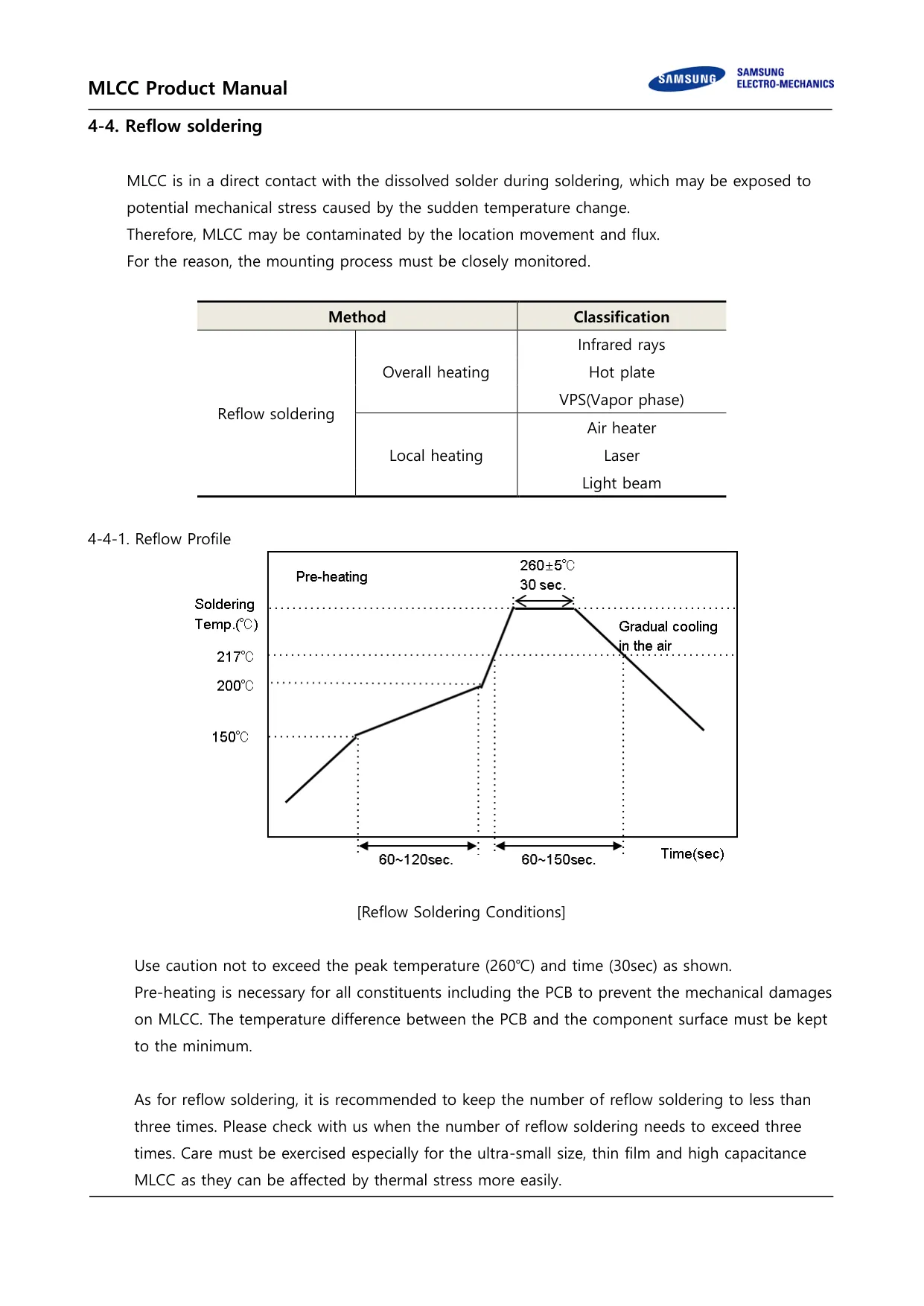

Datasheet page 21 of 3621

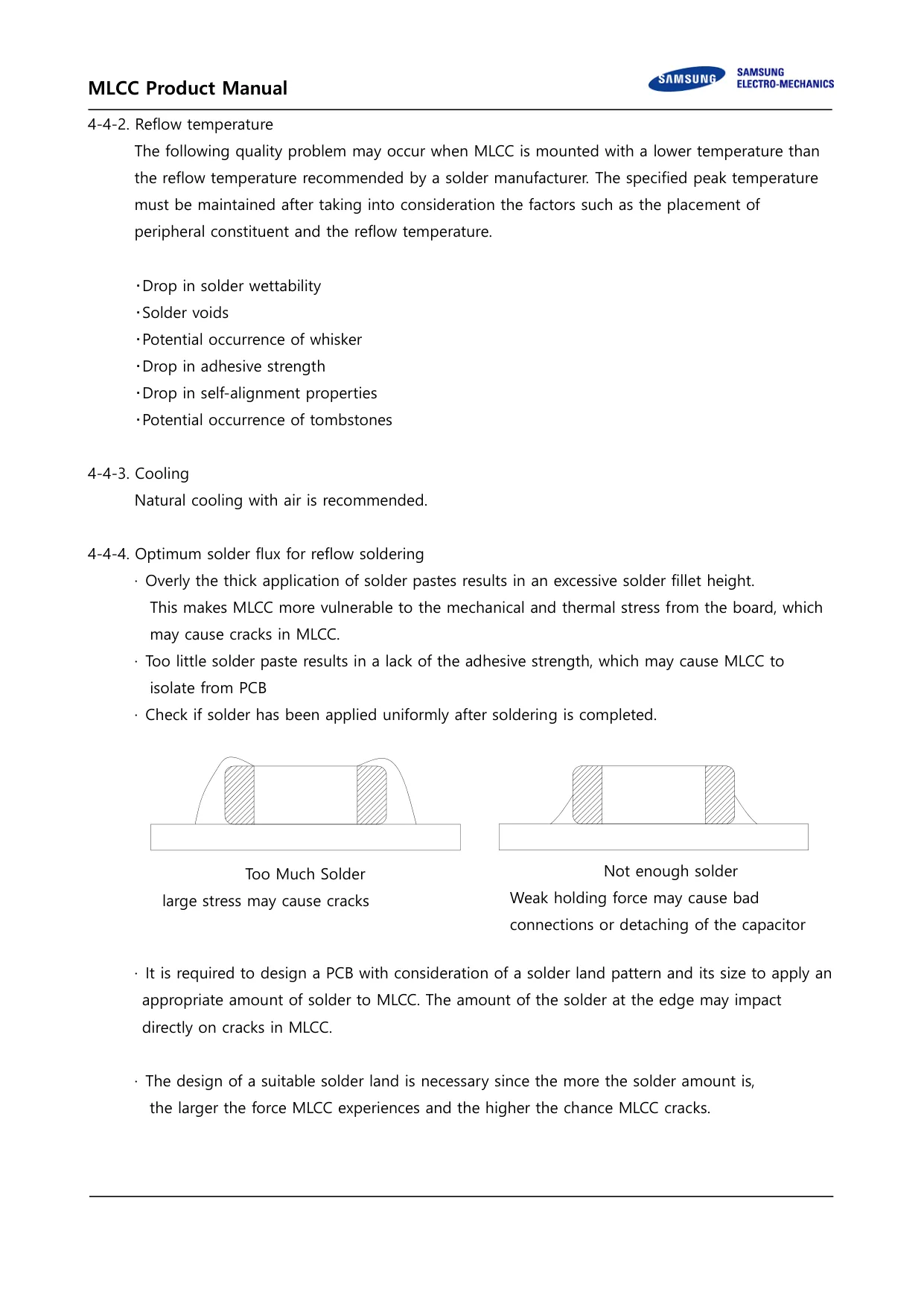

Datasheet page 22 of 3622

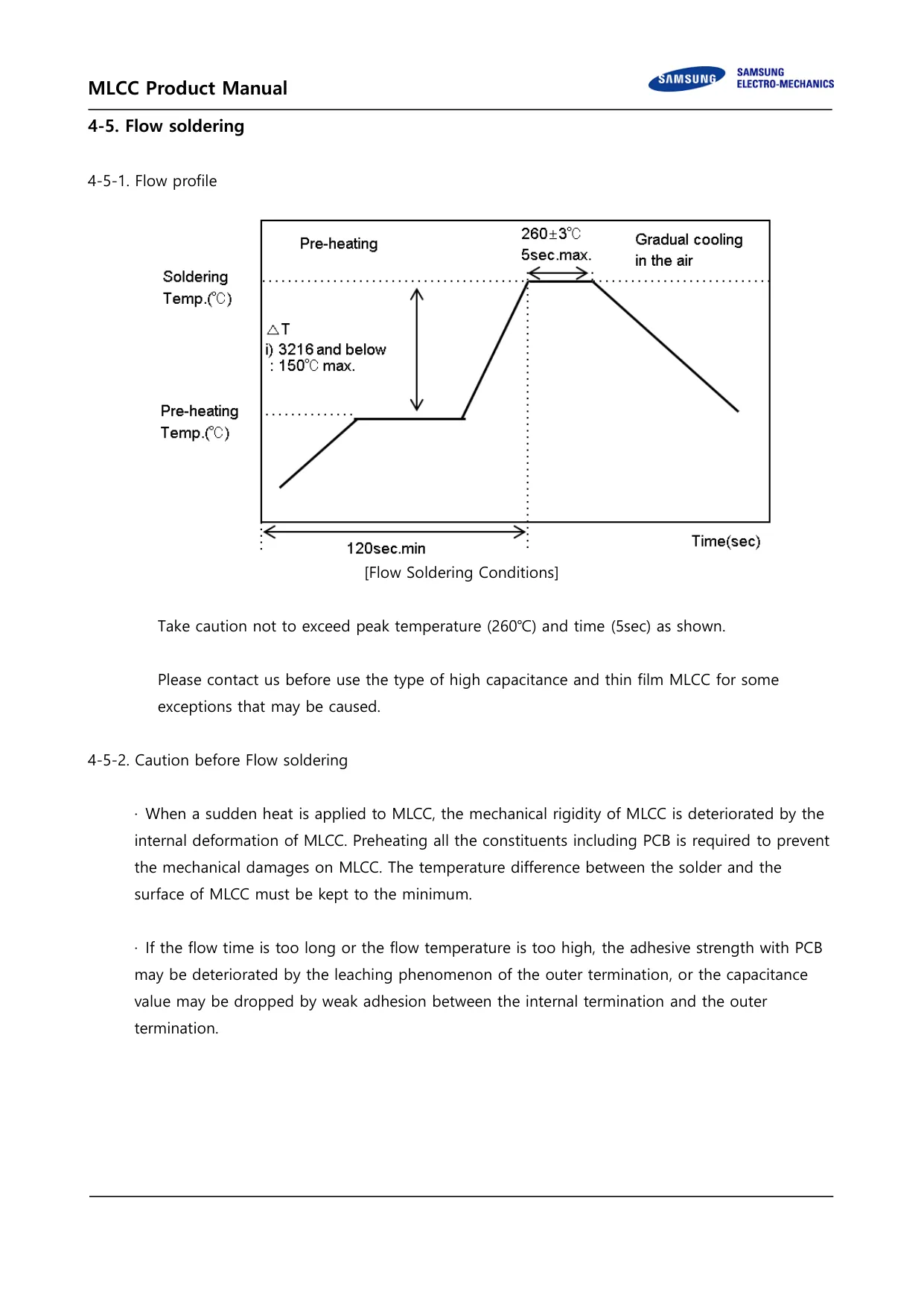

Datasheet page 23 of 3623

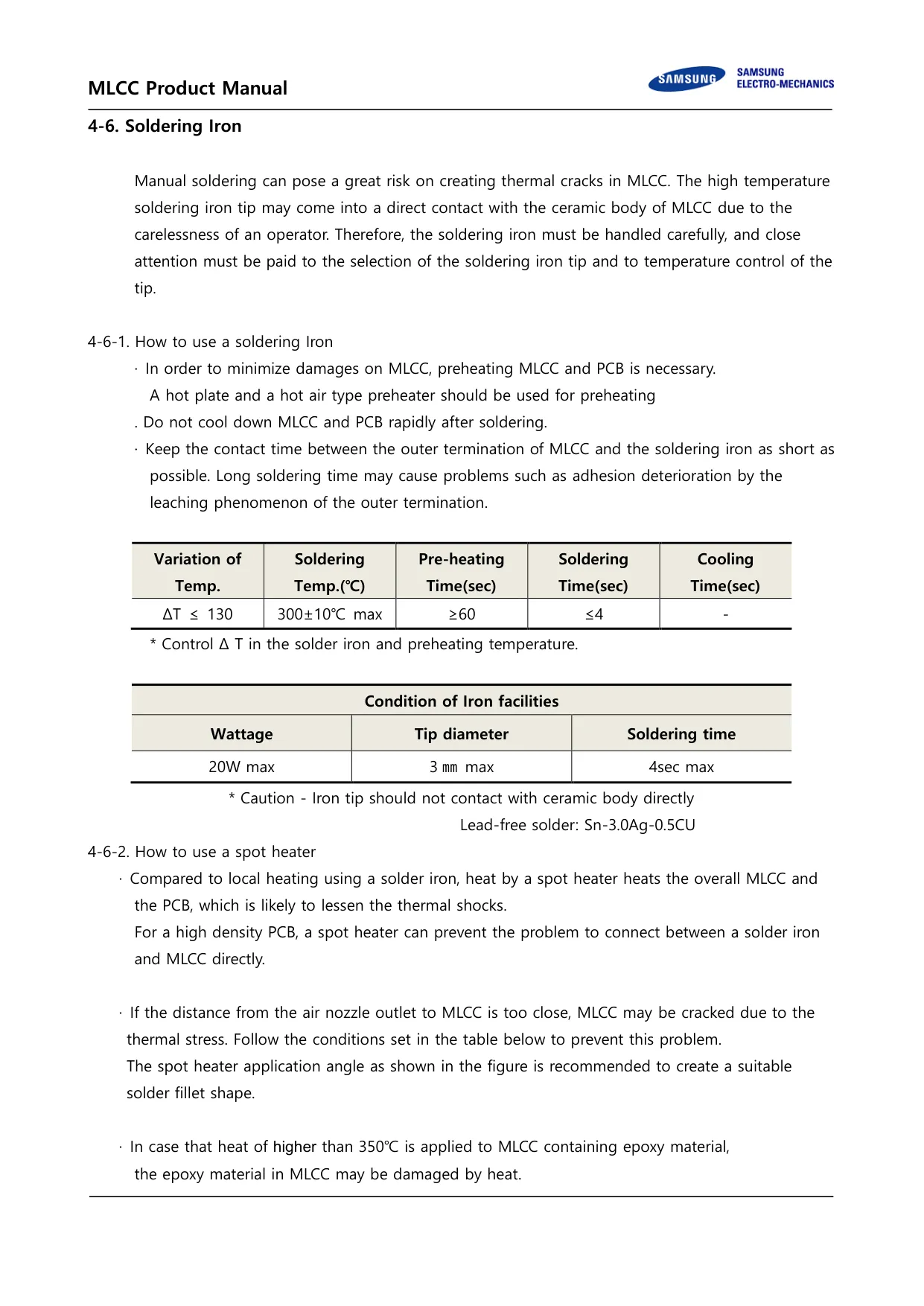

Datasheet page 24 of 3624

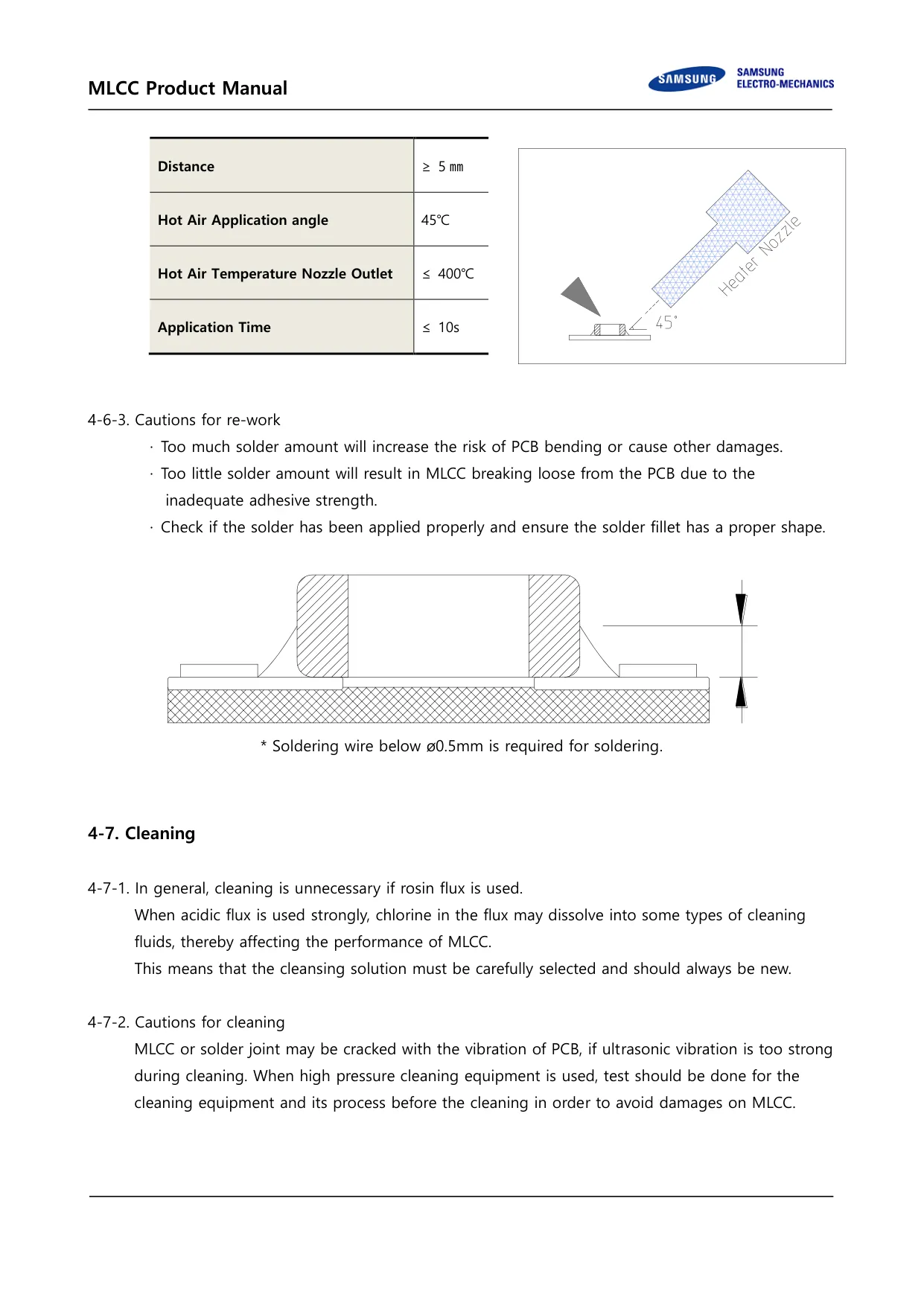

Datasheet page 25 of 3625

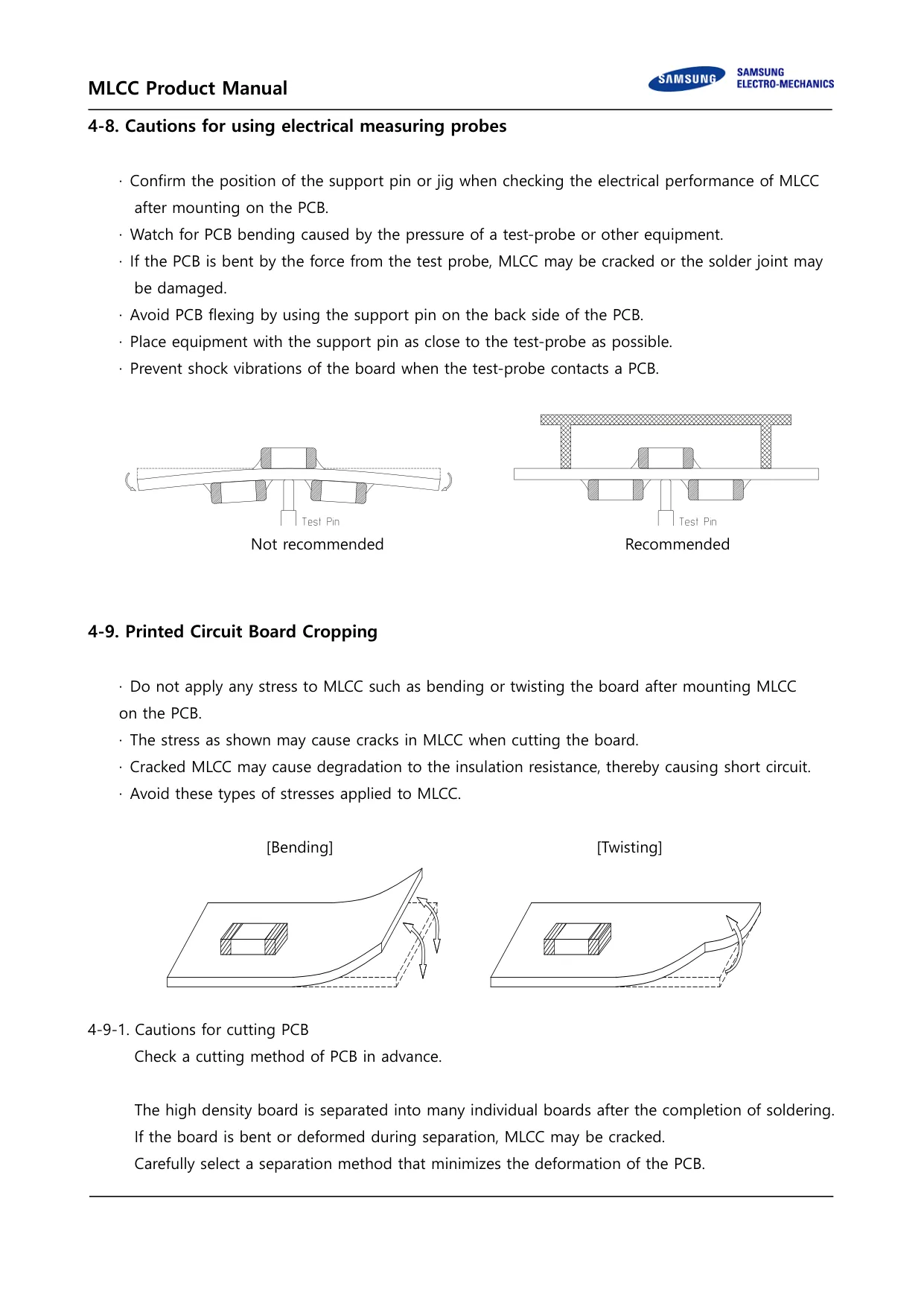

Datasheet page 26 of 3626

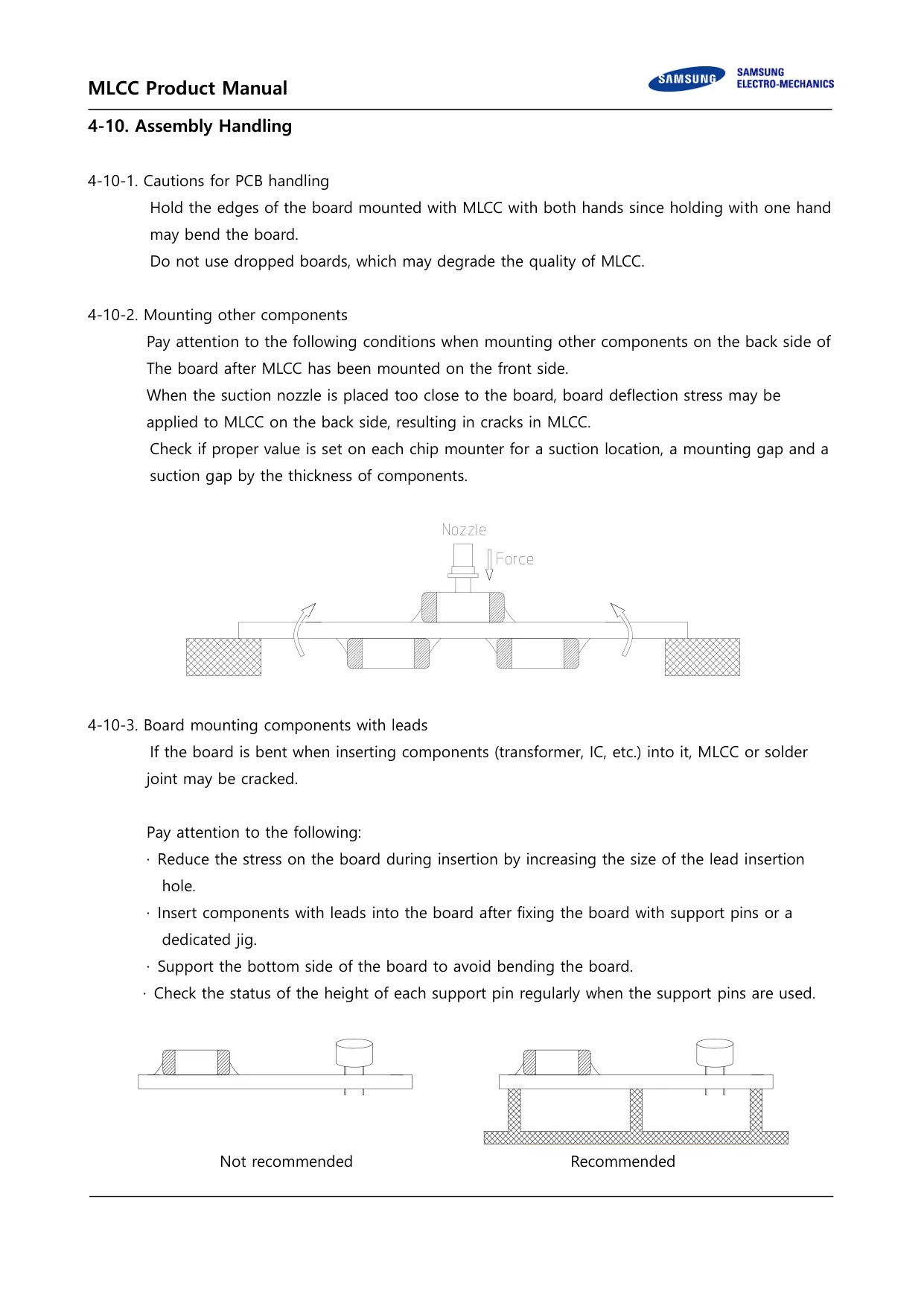

Datasheet page 27 of 3627

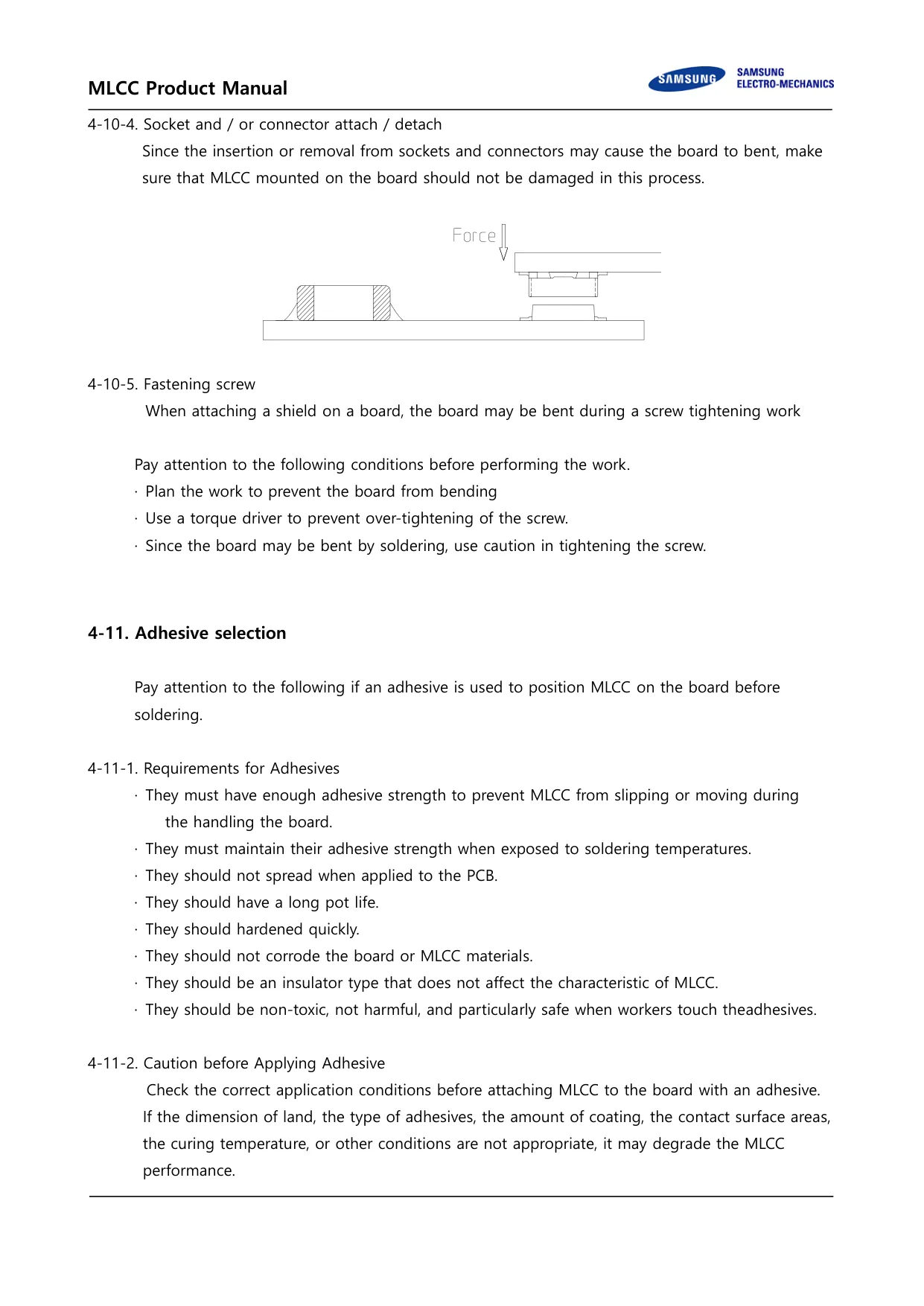

Datasheet page 28 of 3628

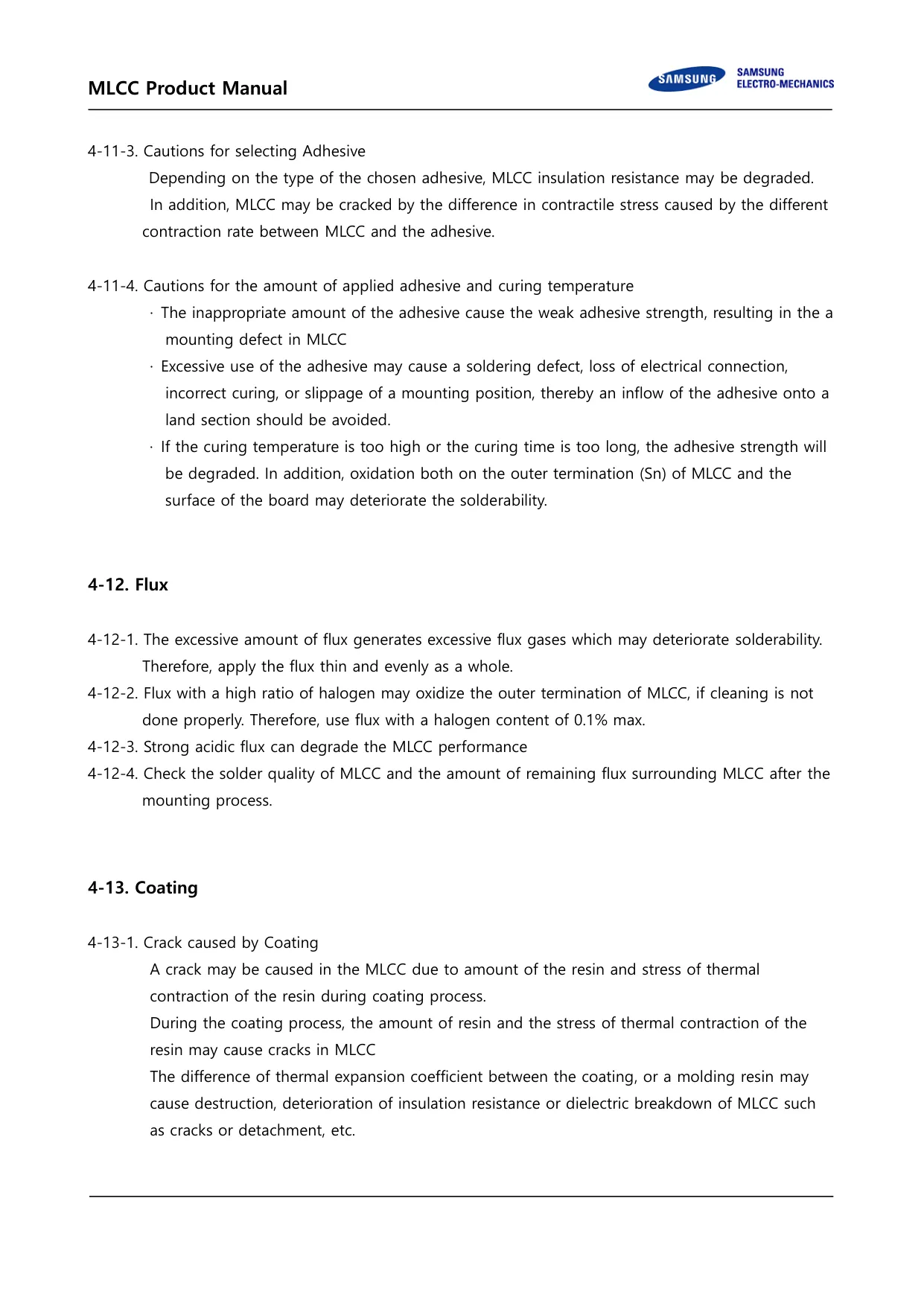

Datasheet page 29 of 3629

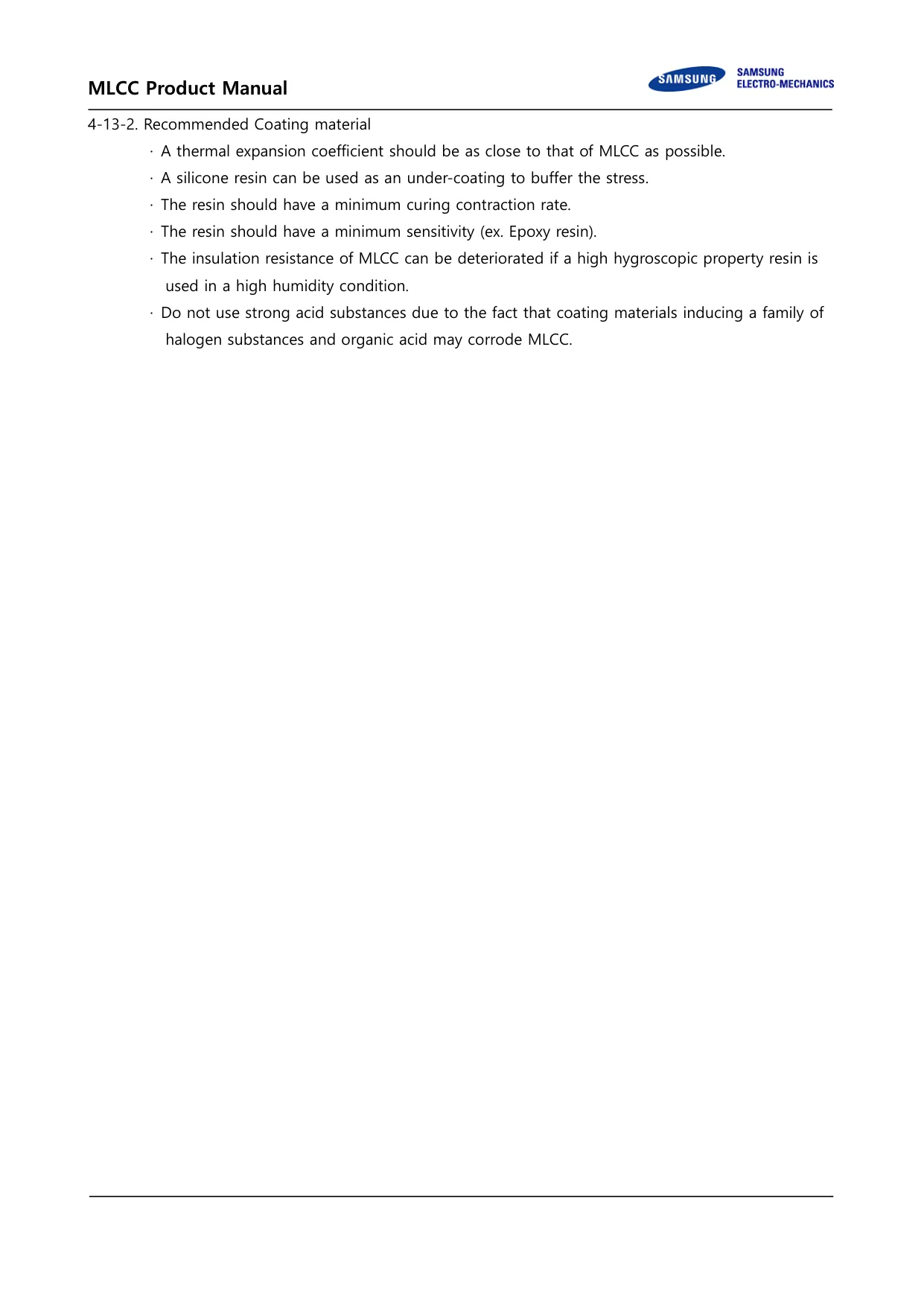

Datasheet page 30 of 3630

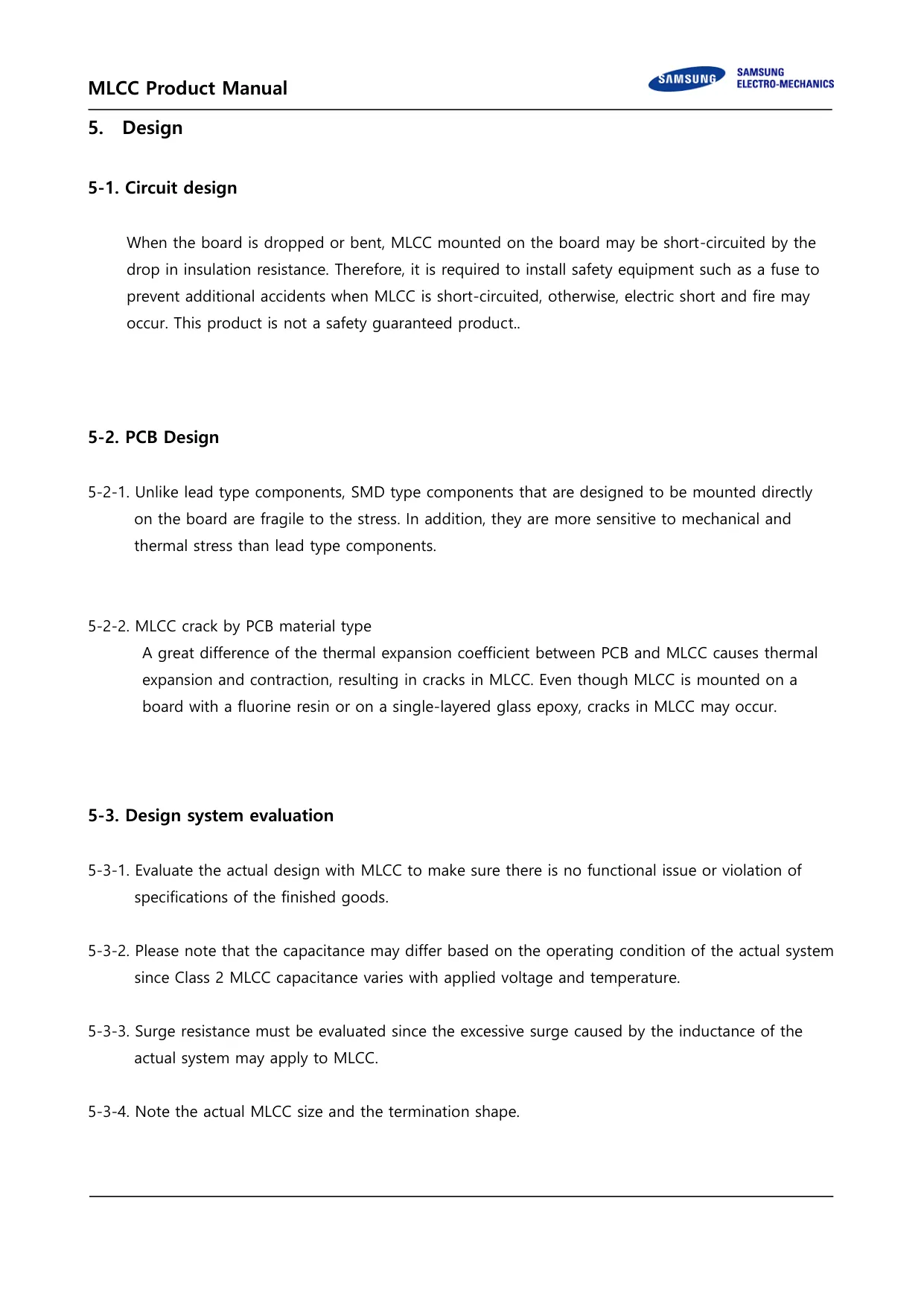

Datasheet page 31 of 3631

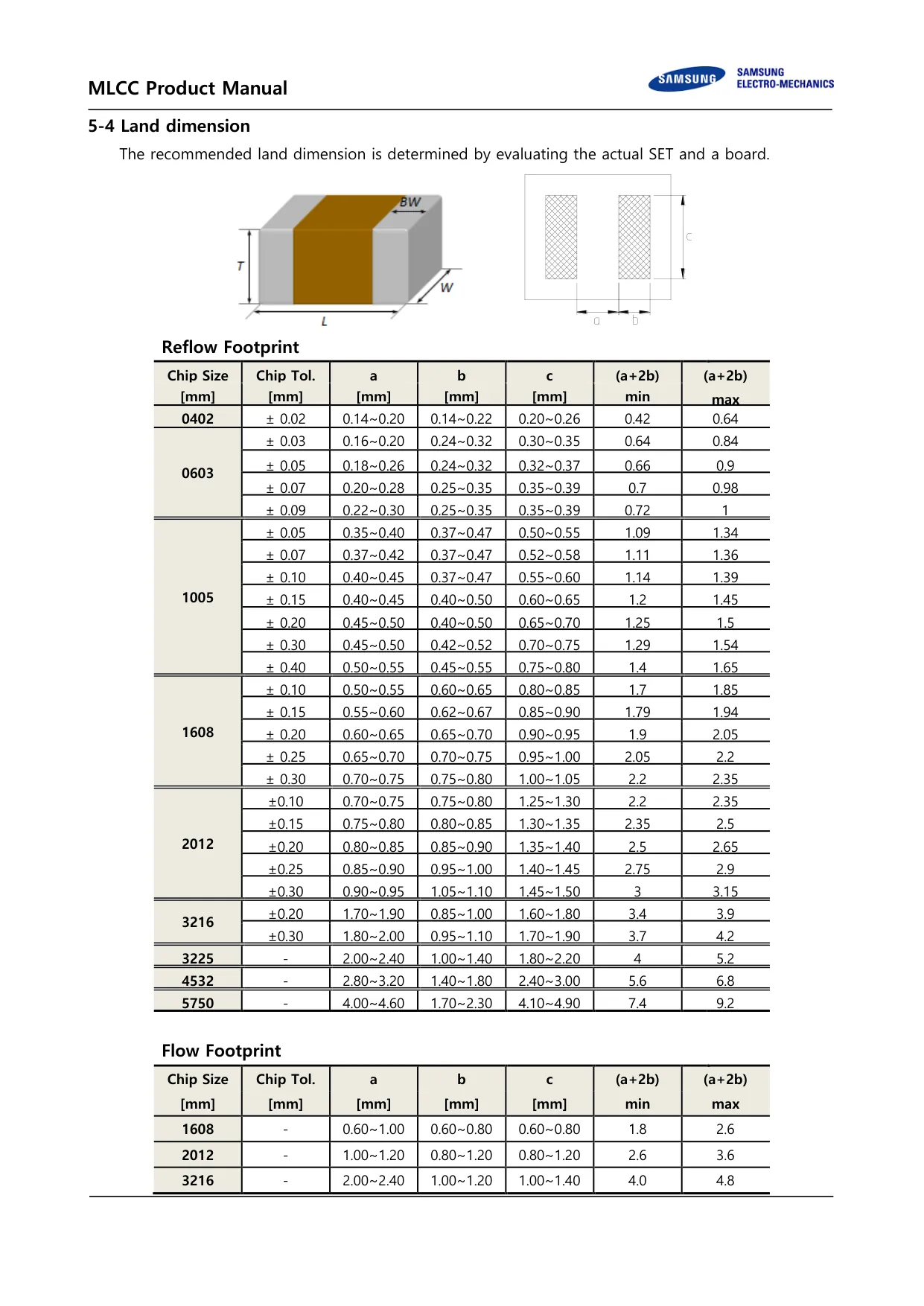

Datasheet page 32 of 3632

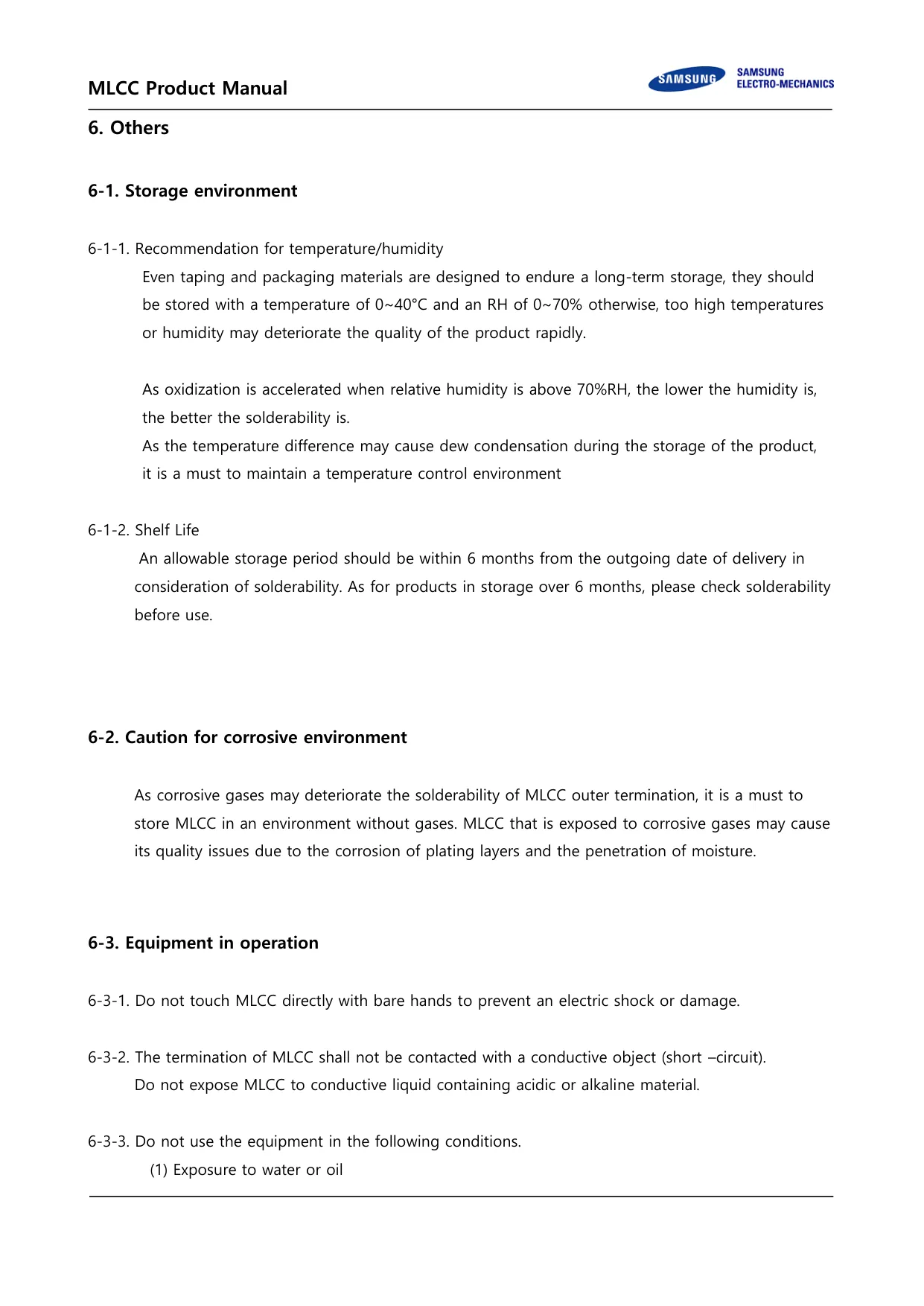

Datasheet page 33 of 3633

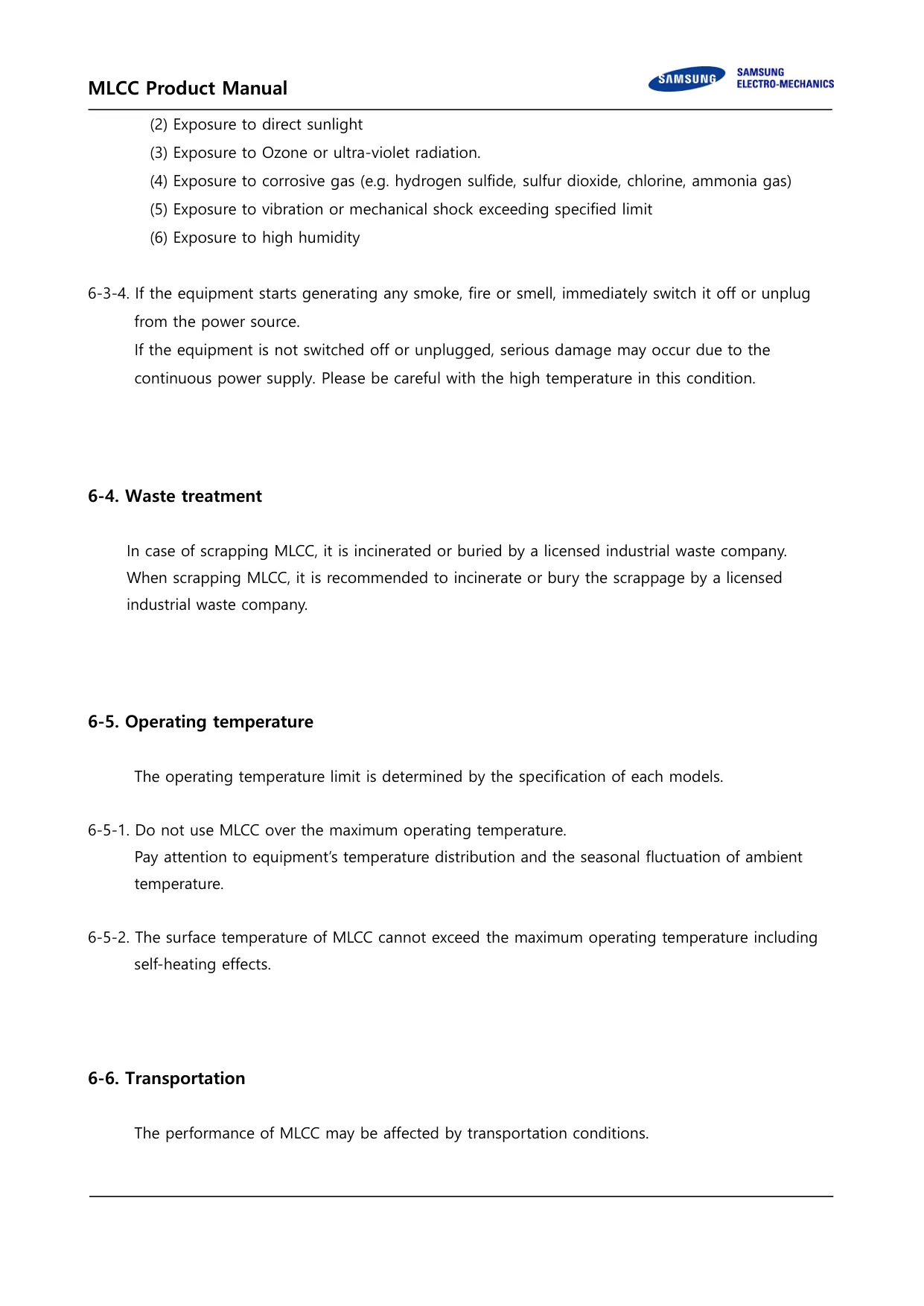

Datasheet page 34 of 3634

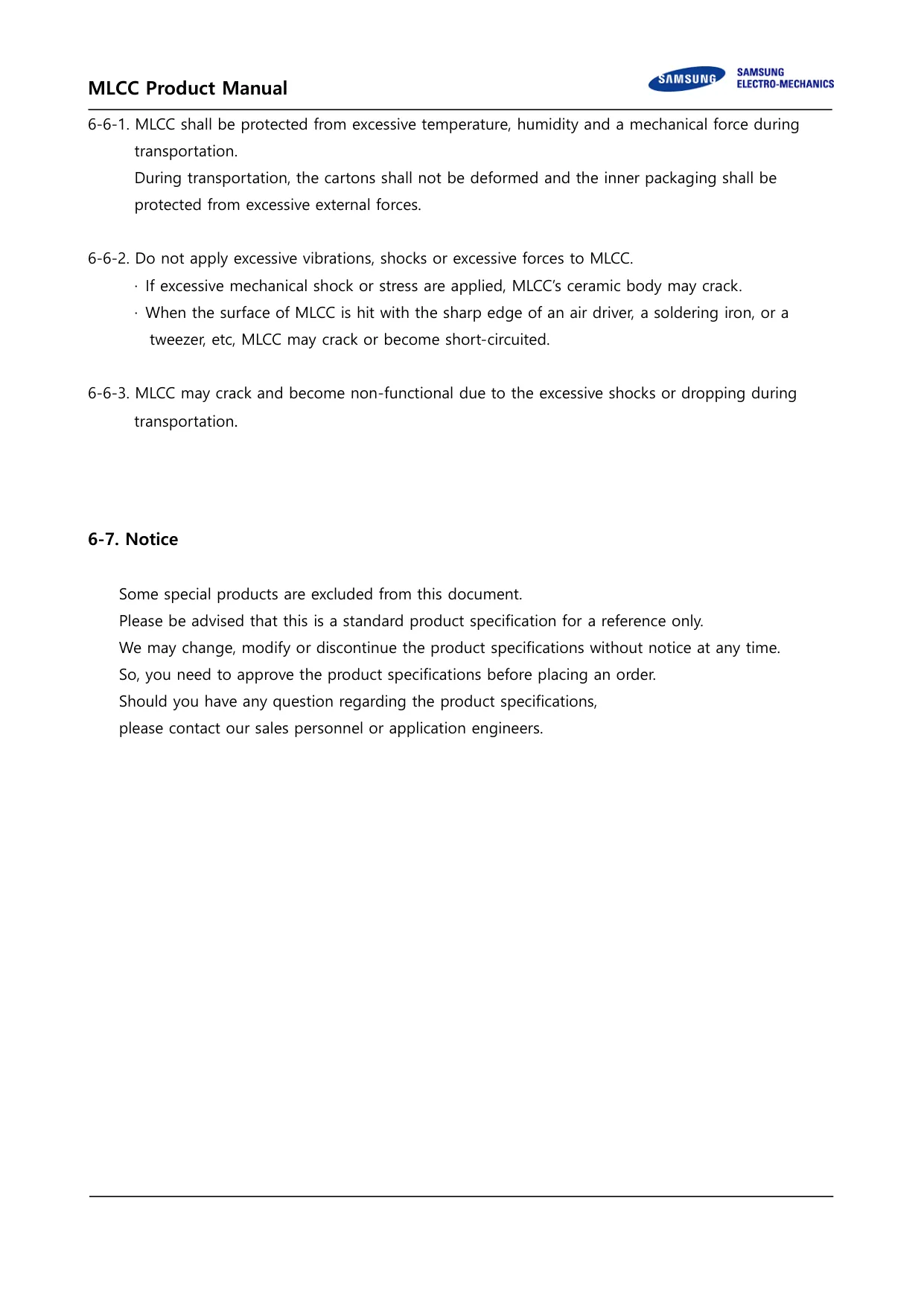

Datasheet page 35 of 3635

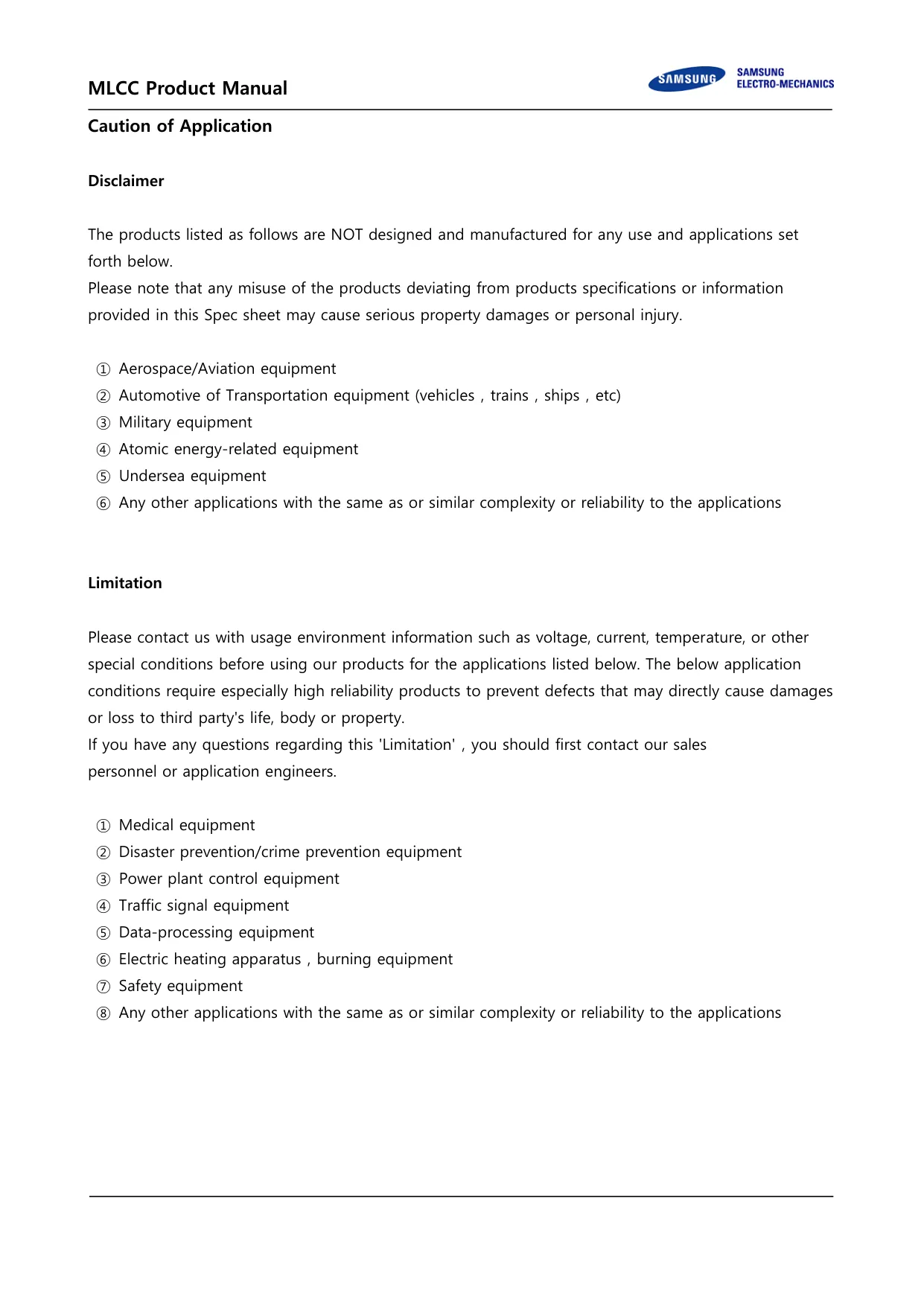

Datasheet page 36 of 3636
Page 1 / 36 Download PDF Retrieved 13 August 2026 from Adom's curated datasheet archive — md5 f2b6cb96bcd738273fbcab2f38f80926
